CMOS门电路

CMOS门电路普通是由MOS管构成，因为MOS管的栅极和别的各极间有绝缘层相隔，在直流状况下，栅极无电流，以是静态时栅极不取电流，输入电平与外接电阻有关。因为MOS管在电路中是一压控元件，基于这一特色，输入端旌旗灯号易受外界搅扰，以是在利用CMOS门电路时输入端出格注重不能悬空。在利用时应接纳以下体例：

1）、与门和与非门电路：因为与门电路的逻辑功效是输入旌旗灯号只需有低电平，输入旌旗灯号就为低电平，只需全数为高电日常平凡，输入端才为高电平。而与非门电路的逻辑功效是输入旌旗灯号只需有低电平，输入旌旗灯号便是高电平，只需当输入旌旗灯号全数为高电日常平凡，输入旌旗灯号才是低电平。以是某输入端输入电平为高电日常平凡，对电路的逻辑功效并无影响，即别的利用的输入端与输入端之间仍具备与或与非逻辑功效。如许对CMOS与门、与非门电路的过剩输入端就应接纳高电平，便可经由过程限流电阻（500Ω）接电源。

2）、或门、或非门电路：或门电路的逻辑功效是输入旌旗灯号只需有高电平输入旌旗灯号就为高电平，只需输入旌旗灯号全数为低电日常平凡，输入旌旗灯号才为低电平。而或非门电路的逻辑功效是输入旌旗灯号只需有高电平，输入旌旗灯号便是低电平，只需当输入旌旗灯号全数是低电日常平凡输入旌旗灯号才是高电平。如许当或门或或非门电路某输入真个输入旌旗灯号为低电日常平凡并不影响门电路的逻辑功效。以是或门和或非门电路过剩输入真个处置体例应是将过剩输入端接低电平，即经由过程限流电阻（500Ω）接地。

CMOS逻辑电平

高速CMOS电路的电源电压VDD凡是为+5V;Vss接地，是0V。

高电平视为逻辑“1”，电平值的规模为：VDD的65%～VDD(或VDD-1.5V～VDD)

低电平视作逻辑“0”，请求不跨越VDD的35%或0～1.5V。

+1.5V～+3.5V应看做不肯定电平。在硬件设想中要防止显现不肯定电平。

跟着手艺的成长，单片机的电源呈降落趋向。低电源电压有助于降落功耗。VDD为3.3V的CMOS器件已大批利用。在便携式利用中，VDD为2.7V，乃至1.8V的单片机也已显现。未来电源电压还会持续降落，降到0.9V，但低于VDD的35%的电平视为逻辑“0”，高于VDD的65%的电平视为逻辑“1”的纪律依然是合用的。

CMOS集成电路的机能特色

微功耗—CMOS电路的单门静态功耗在毫微瓦（nw）数目级。

高噪声容限—CMOS电路的噪声容限普通在40%电源电压以上。

宽任务电压规模—CMOS电路的电源电压普通为1.5~18伏。

高逻辑摆幅—CMOS电路输入高、低电平的幅度达到全电为VDD，逻辑“0”为VSS。

高输入阻抗--CMOS电路的输入阻抗大于108Ω,普通可达1010Ω。

高扇出才能--CMOS电路的扇出才能大于50。

低输入电容--CMOS电路的输入电容普通不大于5PF。

宽任务温度规模—陶瓷封装的CMOS电路任务温度规模为

- 55 0C ~ 125 0C；塑封的CMOS电路为 – 40 0C ~ 85 0C。

CMOS任务道理及详解

因为两管栅极任务电压极性相反，故将两管栅极相连作为输入端，两个漏极相连作为输入端，如图(a)所示，则两管恰好互为负载，处于互补任务状况。当输入低电平(Vi=Vss)时，PMOS管导通，NMOS管停止，输入高电平，如图(b)所示。　·当输入高电平（Vi=VDD）时，PMOS管停止，NMOS管导通，输入为低电平，如图(c)所示。两管如单刀双掷开关一样瓜代任务，构成反相器。

CMOS督任务道理及详解

1、非门

非门(反向器)是最简略的门电路，由一对CMOS管构成。其任务道理以下：

CMOS督任务道理及详解

A端为高电日常平凡，P型管停止，N型管导通，输入端C的电平与Vss坚持分歧，输入低电平;A端为低电日常平凡，P型管导通，N型管停止，输入端C的电平与VDD分歧，输入高电平。

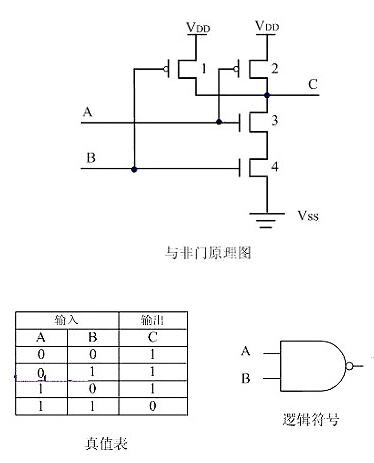

2、与非门任务道理

CMOS督任务道理及详解

①、A、B输入均为低电日常平凡，1、2管导通，3、4管停止，C端电压与VDD分歧，输入高电平。

②、A输入高电平，B输入低电日常平凡，1、3管导通，2、4管停止，C端电位与1管的漏极坚持分歧，输入高电平。

③、A输入低电平，B输入高电日常平凡，环境与②近似，亦输入高电平。

④、A、B输入均为高电日常平凡，1、2管停止，3、4管导通，C端电压与地分歧，输入低电平。

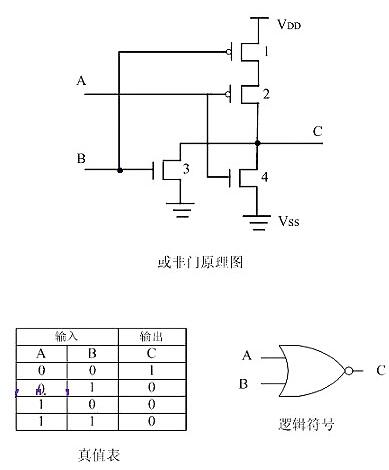

3、或非门任务道理

CMOS督任务道理及详解

①、A、B输入均为低电日常平凡，1、2管导通，3、4管停止，C端电压与VDD分歧，输入高电平。

②、A输入高电平，B输入低电日常平凡，1、4管导通，2、3管停止，C端输入低电平。

③、A输入低电平，B输入高电日常平凡，环境与②近似，亦输入低电平。

④、A、B输入均为高电日常平凡，1、2管停止，3、4管导通，C端电压与地分歧，输入低电平。

注：将上述“与非”门、“或非”门逻辑标记的输入真个小圆圈去掉，就成了“与”门、“或”门的逻辑标记。而完成“与”、“或”功效的电路图则必须在输入端加上一个反向器，即加上一对CMOS管，是以，“与”门现实上比“与非”门庞杂，提早时候也长些，这一点在电路设想中要注重。

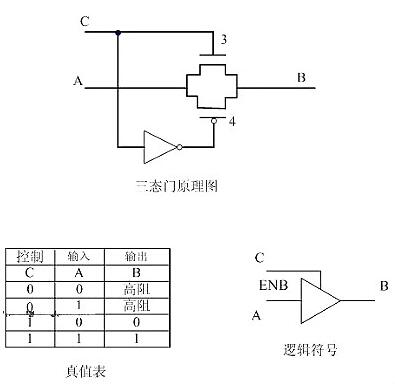

4、三态门的任务道理

CMOS督任务道理及详解

当节制端C为“1”时，N型管3导通，同时，C端电平经由过程反向器后成为低电平，使P型管4导通，输入端A的电平状况能够经由过程3、4管达到输入端B。

当节制端C为“0”时，3、4管都停止，输入端A的电平状况没法达到输入端B，输入端B显现高电阻的状况，称为“高阻态”。

这个器件也称作“带节制真个传输门”。带有必然驱动才能的三态门也称作“缓冲器”，逻辑标记是一样的。

注：从CMOS等效电路或真值表、逻辑抒发式上都能够看出，把“0”和“1”换个地位，“与非”门就变成了“或非”门。对“1”有用的旌旗灯号是“与非”干系，对“0”有用的旌旗灯号是“或非”干系。

上述图中画的逻辑器件标记均是正逻辑下的输入、输入干系，即对“1”(高电平)有用而言。而单片机中的大都节制旌旗灯号是根据负有用(低电平有用)界说的。比方片选旌旗灯号CS(Chip Select)，指该旌旗灯号为“0”时具备字符表明的意思，即该旌旗灯号为“0”表现该芯片当选中。是以，“或非”门的逻辑标记也能够画成下图。

CMOS督任务道理及详解
