MOS管的开关电路

MOS管开关电路是操纵一种电路，是操纵MOS管栅极（g）节制MOS管源极（s）和漏极（d）通断的道理机关的电路。MOS管分为N沟道与P沟道，以是开关电路也首要分为两种。

PMOS的开关特征，Vgs小于必然的值就会导通，合合用于源极接VCC时的环境（高端驱动）。须要注重的是，Vgs指的是栅极G与源极S的电压，即栅极低于电源必然电压就导通，而非绝对地的电压。可是因为PMOS导通内阻比拟大，以是只合用低功率的环境。大功率依然利用N沟道MOS管。

NMOS的开关特征，Vgs大于必然的值就会导通，合合用于源极接地时的环境（低端驱动），只需栅极电压大于参数手册中给定的Vgs就能够了，漏极D接电源，源极S接地。须要注重的是Vgs指的是栅极G与源极S的压差，以是当NMOS作为高端驱动时辰，当漏极D与源极S导通时，漏极D与源极S电势相称，那末栅极G必须高于源极S与漏极D电压，漏极D与源极S能力持续导通。

MOS管的开关特征

MOS管最较着的特色也是具备缩小能力。不过它是经由进程栅极电压uGS节制其任务状况的，是一种具备缩小特征的由电压uGS节制的开关元件。

1、静态特征

MOS管作为开关元件，一样是任务在停止或导通两种状况。因为MOS管是电压节制元件，以是首要由栅源电压uGS决议其任务状况。图3.8(a)为由NMOS加强型管组成的开关电路。

2、 漏极特征

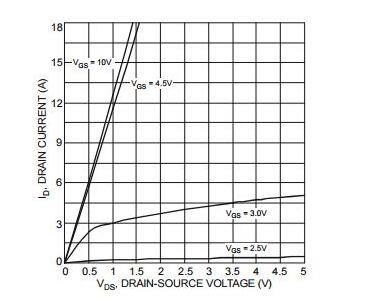

反应漏极电流iD和漏极-源极间电压uDS之间干系的曲线族叫做漏极特征曲线，简称为漏极特征，也便是表现函数 iD=f(uDS)|uGS的多少图形，如图（a）所示。当uGS为零或很小时，因为漏极D和源极S之间是两个面对面的PN结，即便在漏极加上正电压（uDS>0V），MOS管中也不会有电流，也即管子处在停止状况。

当uGS大于开启电压UTN时，MOS管就导通了。因为在UGS=UTN（图2.1.13中UTN=2V）时，栅极和衬底之间发生的电场已增添到充足强的程度，把P型衬底中的电子吸收到交壤面处，构成的N型层——反型层，把两个N+区毗连起来，也即相同了漏极和源极。以是，称此管为N沟道加强型MOS管。可变电阻区：当uGS>UTN后，在uDS比拟小时，iD与uDS成类似线性干系，是以可把漏极和源极之间当作是一个可由uGS停止节制的电阻，uGS越大，曲线越陡，等效电阻越小，如图（a）所示。恒流区(饱和区)：当uGS>UTN后，在uDS比拟大时，iD仅决议于uGS（饱和），而与uDS几近有关，特征曲线类似程度线，D、S之间能够当作为一个受uGS节制的电流源。在数字电路中，MOS管不是任务在停止区，便是任务在可变电阻区，恒流区只是一种刹时即逝的过分状况。

3、转移特征

反应漏极电流iD和栅源电压uGS干系的曲线叫做转移特征曲线，简称为转移特征，也便是表现函数 iD=f(uGS)|uDS的多少图形，如图（b ）所示。当uGS<UTN时，MOS管是停止的。当uGS>UTN以后，只需在恒流区，转移特征曲线根基上是重合在一路的。曲线越陡，表现uGS对iD的节制感化越强，也即缩小感化越强，且经常使用转移特征曲线的斜率跨导gm来表现。

4、P沟道加强型MOS管

下面讲的是Ｎ沟道加强型MOS管。对Ｐ沟道加强型MOS管，不管是布局、标记，仍是特征曲线，与Ｎ沟道加强型MOS管都有着较着的对偶干系。其衬底是Ｎ型硅，漏极和源极是两个Ｐ+区，并且它的uGS、uDS极性都是负的，开启电压ＵTP也是负值。Ｐ沟道加强型MOS管的布局、标记、漏极特征和转移特征如图所示。

MOS管的开关感化

１． 开关操纵举例

MOS管是一个是最简略的管开关电路，输入电压是u1，输入电压是uO。当u1较小时，ＭＯＳ管是停止的，uO=UOH=VDD；当u1较大时，ＭＯＳ管是导通的， ，因为RON<<RD，以是输入为低电平，即uO=UOL。

２． 静态开关特征

（１） 停止前提和停止时的特色

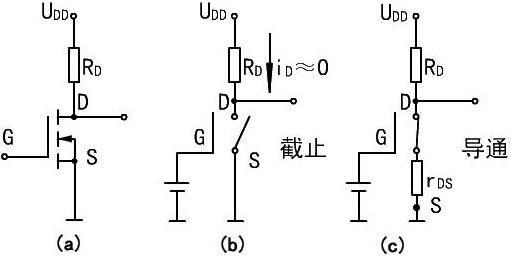

① 停止前提：当MOS管栅源电压uGS小于其开启电压ＵTN时，将处于停止状况，因为漏极和源极之间还未构成导电沟道，其等效电路如图（b）所示。

②停止时的特色：iD=0，ＭＯＳ管犹如一个断开了的开关。

（２） 导通前提和导通时的特色

① 导通前提：当uFS大于ＵTN时，MOS管将任务在导通状况。在数字电路中，ＭＯＳ管导通时，普通都任务在可变电阻区，其导通电阻ＲON只要几百欧姆，较小。

② 导通时的特色：MOS管导通以后，犹如一个具备必然导通电阻ＲON闭合了的开关，起等效电路如图（c）所示。

3、 静态特征

（一）MOS管极间电容

MOS管三个电极之间，均有电容存在，它们别离是栅源电容ＣＧＳ、栅泄电容ＣＧＤ和漏源电容ＣＤＳ。ＣＧＳ、ＣＧＤ普通为１～３pF，ＣＤＳ约为０.１～１pF。在数字电路中，ＭＯＳ  管的静态特征，即开关速率是搜这些电容充、放电进程限制的。

（二） 开关时候

uI和iD的波形：在图（a）所示MOS管开关电路中，当u1为矩形波时，响应iD的波形。

守旧时候ton：当u1由ＵIL＝０Ｖ跳变到ＵIH＝ＶDD时，MOS管须要颠末导通提早时td1和回升时候tr以后，能力由停止状况转换到导通状况。守旧时候ton=td1+tr

关断时候toff：当u1由ＵIH＝ＶDD跳变到ＵIL＝０Ｖ时，MOS管颠末关断提早时候td2和降落时候tf以后，能力由导通状况转换到停止状况。关断时候toff=td2+tf，须要出格申明，MOS管电容上电压不能渐变，是形成iD(uO)滞后u1变更的首要缘由。并且，因为MOS管的导通电阻比半导体三极管的饱和导通电阻要大很多，ＲD也比ＲC大，以是它的守旧和关断时候，也比晶体管长，也即其静态特征较差。不过，在CMOS电路中，因为充电电路和放电电路都是低阻电路，是以，其充、放电进程都比拟快，从而使CMOS电路有高的开关速率。
