N型MOS管-N型MOS管导通前提及任务道理、电解方程等详解-KIA MOS管

信息来历:本站 日期:2018-08-20

分享到:

n型mos管导通前提

N型MOS管导通前提,场效应管导通与停止由栅源电压来操控,对于加强场效应管方面来讲,N沟道的管子加正向电压即导通,P沟道的管子则加反向电压。普通2V~4V就OK了。但是,场效应管分为加强型和耗尽型,加强型的管子是必须需要加电压本领导通的,而耗尽型管子原来就处于导通状况,加栅源电压是为了使其停止。

开关只要两种状况通和断,三极管和场效应管功课有三种状况,1.停止,2.线性扩展,3.饱满(基极电流延续增添而集电极电流不再增添)。使晶体管只功课在1和3状况的电路称之为开关电路,普通以晶体管停止,集电极不接收电流标明开关;以晶体管饱满,发射极和集电极之间的电压差靠拢于0V时标明开。开关电路用于数字电路时,输入电位靠拢0V时标明0,输入电位靠拢电源电压时标明1。以是数字集成电路外部的晶体管都任务在开关状况。场效应管按沟道分可分为N沟道和P沟道管(在标记图中可看到中间的箭头标的目的不一样)。

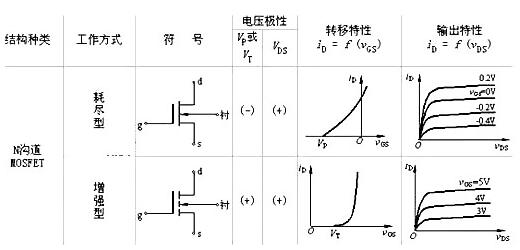

N型MOS管导通前提

按材料可分为结型管和绝缘栅型管,绝缘栅型又分为耗尽型和加强型,普通主板上大多是绝缘栅型管简称MOS管,并且大多选用加强型的N沟道,其次是加强型的P沟道,结型管和耗尽型管的确不必。    场效应晶体管简称场效应管.由大都载流子参与导电,也称为单极型晶体管.它归于电压操控型半导体东西.   场效应管是利用大都载流子导电,以是称之为单极型东西,而晶体管是即有大都载流子,也利用少许载流子导电,被称之为双极型东西.    有些场效应管的源极和漏极可以或许互换利用,栅压也可正可负,矫捷性比晶体管好。备注:标注的ID电流是MOS管

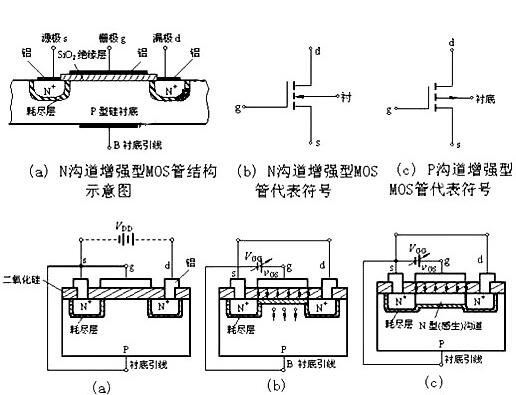

N沟道加强型MOS管的机关

在一块搀杂浓度较低的P型硅衬底上,制作两个高搀杂浓度的N+区,并用金属铝引出两个电极,别离作漏极d和源极s。而后在半导体表面袒护一层很薄的二氧化硅(SiO2)绝缘层,在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。

在衬底上也引出一个电极B,这就组成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一起的(大大都管子在出厂前已毗连好)。它的栅极与别的电极间是绝缘的。图(a)、(b)别离是它的机关表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反,如图(c)所示。N型MOS管导通前提

N型MOS管的任务道理

(1)vGS对iD及沟道的节制感化

① vGS=0 的状况

从图1(a)可以或许看出,加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时,即使加上漏——源电压vDS,并且不论vDS的极性若何,总有一个PN结处于反偏状况,漏——源极间不导电沟道,以是这时候漏极电流iD≈0。

② vGS>0 的状况

若vGS>0,则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体表面的由栅极指向衬底的电场。这个电场能架空空穴而接收电子。

架空空穴:使栅极附近的P型衬底中的空穴被架空,剩下不能移动的受主离子(负离子),组成耗尽层。接收电子:将 P型衬底中的电子(少子)被接收到衬底表面。

(2)导电沟道的组成:

当vGS数值较小,接收电子的能力不强时,漏——源极之间仍无导电沟道显现,如图1(b)所示。vGS增添时,接收到P衬底表面层的电子就增添,当vGS达到某一数值时,这些电子在栅极附近的P衬底表面便组成一个N型薄层,且与两个N+区相连通,在漏——源极间组成N型导电沟道,其导电范例与P衬底相反,故又称为反型层,如图1(c)所示。vGS越大,感化于半导体表面的电场就越强,接收到P衬底表面的电子就越多,导电沟道越厚,沟道电阻越小。

初步组成沟道时的栅——源极电压称为开启电压,用VT表现。

下面会商的N沟道MOS管在vGS<VT时,不能组成导电沟道,管子处于停止状况。只要当vGS≥VT时,才有沟道组成。这类必需在vGS≥VT时本领组成导电沟道的MOS管称为加强型MOS管。沟道组成今后,在漏——源极间加上正向电压vDS,就有漏极电流发生。

N型加强型MOS管的特征曲线、电流方程及参数

(1)特征曲线和电流方程

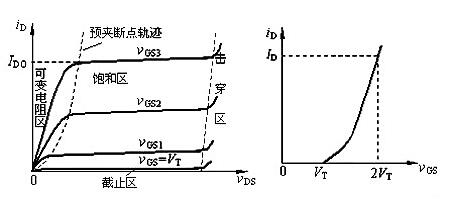

N型MOS管导通前提

1)输入特征曲线

N沟道加强型MOS管的输入特征曲线如图1(a)所示。与结型场效应管一样,其输入特征曲线也可分为可变电阻区、饱和区、停止区和击穿区几部分。

2)转移特征曲线

转移特征曲线如图1(b)所示,因为场效应管作缩小器件利用时是任务在饱和区(恒流区),此时iD的确不随vDS而变更,即差别的vDS所对应的转移特征曲线的确是重合的,以是可用vDS大于某一数值(vDS>vGS-VT)后的一条转移特征曲线替换饱和区的统统转移特征曲线。

3)iD与vGS的近似干系

与结型场效应管相近似。在饱和区内,iD与vGS的近似干系式为

N性MOS管导通前提

(2)参数

MOS管的首要参数与结型场效应管底子不异,只是加强型MOS管中不必夹断电压VP ,而用开启电压VT表征管子的特征。

N沟道耗尽型MOS管的根基布局

N型MOS管导通前提

(1)机关:

N沟道耗尽型MOS管与N沟道加强型MOS管底子近似。

(2)辨别:

耗尽型MOS管在vGS=0时,漏——源极间已有导电沟道发生,而加强型MOS管要在vGS≥VT时才显现导电沟道。

(3)启事:

沟道耗尽型MOS管时掺入负离子),如图1(a)所示,因此即使vGS=0时,在这些正离子发生的电场感化下,漏——源极间的P型衬底表面也能感到天生N沟道(称为初始沟道),只要加上正向电压vDS,就有电流iD。

假设加上正的vGS,栅极与N沟道间的电场将在沟道中接收来更多的电子,沟道加宽,沟道电阻变小,iD增大。反之vGS为负时,沟道中感到的电子削减,沟道变窄,沟道电阻变大,iD减小。当vGS负向增添到某一数值时,导电沟道磨灭,iD趋于零,管子停止,故称为耗尽型。
