三端稳压管黑白丈量
三端稳压管及分类先容

三端稳压管是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。稳压管在反向击穿时，在必然的电流规模内（或说在必然功率消耗规模内），端电压几近不变，表现出稳压特征，因此普遍利用于稳压电源与限幅电路当中。

三端稳压管，首要有两种，一种输入电压是牢固的，称为牢固输入三端稳压管，另外一种输入电压是可调的，称为可调输入三端稳压管。

三端稳压管任务道理

三端集成线性稳压器的电路道理及利用，1.三端牢固式集成稳压器若是将前述的串连型稳压电源电路全数集成在一块硅片上，加以封装后引出三端引脚。

1.三端牢固式集成稳压器

若是将前述的串连型稳压电源电路全数集成在一块硅片上，加以封装后引出三端引脚，就成了三端集成稳压电源了。

正电压输入的78××系列，负电压输入的79××系列。此中××表现牢固电压输入的数值。如：7805、7806、7809、7812、7815、7818、7824等，指输入电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。79××系列也与之对应，只不过是负电压输入。这类稳压器的最大输入电流为1.5A，塑料封装（TO-220）最大功耗为10W（加散热器）；金属壳封装（TO-3）形状，最大功耗为20W（加散热器）。

2. 78系列三端集成稳压器外部电路框图

3. 三端集成稳压器的典范利用

⑴牢固输入毗连

在利用时必须注重：（VI）和（Vo）之间的干系，以W7805为例，该三端稳压器的牢固输入电压是5V，而输入电压最少大于8V，如许输入/输入之间有3V的压差。使调剂管保障任务在缩小区。但压差获得大时，又会增添集成块的功耗，以是，二者应统筹，即既保障在最大负载电流时调剂管不进入饱和，又不致于功耗偏大。

⑵牢固双组输入毗连

⑶扩展输入电流毗连

二极管D以低消T管VBE压降而设置，扩展的输入电流为： ，原输入电流是Io，现能够类似扩展β倍。

若何用万用表丈量三端稳压管黑白

7824是一个24V的三端稳压集成电路，用万用表只能大致丈量一下它的黑白。7824形状和塑封三极管一样，也有3个引脚，面向有字的一面，引脚朝下，其引脚从左至右别离是输入端，接地端和稳压输入端。能够用万用表电阻档丈量个引脚之间的电阻来判定黑白，最好找个好的7824对照着丈量。可参考下图检测

如用万用表Rx1 档红表笔接中间脚，黑表笔接其他两脚，表针应当不动。若是表针偏转，申明7824坏了。再将黑表笔接中间脚，红表笔接其他两脚，表针应偏转表盘刻度的1/3或1/2，若是表针不偏转或满偏，都申明7824坏了。

三端稳压管黑白丈量体例

三端稳压管是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。稳压管在反向击穿时，在必然的电流规模内（或说在必然功率消耗规模内），端电压几近不变，表现出稳压特征，因此普遍利用于稳压电源与限幅电路当中。三端稳压系列集成电路检测体例，可通电测三端稳压的直流输入电压是不是与标称值不异，如输入电压太高或太低，申明三端稳压块破坏。

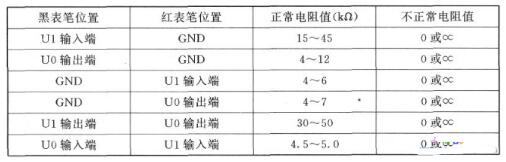

或用万用表丈量各管脚之间电阻值来判定其是不是普通，即用R×lk挡丈量7800系列各管脚之间电阻值，丈量成果以下表所示。

检测三端稳压块黑白的体例有两种：

（1）通电时测三端稳压块的直流输入电压是不是与标称值不异，如输入电压太高或太低，申明三端稳压块破坏。（即输入电压、滤波电容、负载电阻普通。）

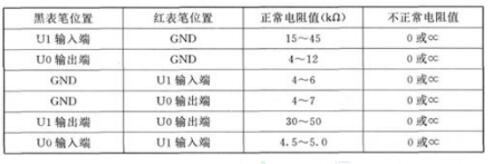

（2）用万用表丈量各管脚之间电阻值来判定其是不是普通，即用R×lk挡丈量7800系列各管脚之间电阻值，丈量成果以下表所示。

普通利用通电丈量法。 比方丈量供电端为5伏、输入端为3.3伏、接地端实在另有1伏摆布，但经由过程一个电阻接地。 归正你丈量他有输入，无输入便是坏了。

若何用万用表检测三端稳压器的黑白？

丈量体例有两种：

1、丈量各引脚之间的电阻值

因为集成稳压器的品牌及型号浩繁，其电参数具备必然的团圆性。经由过程丈量集成稳压器各引脚之间的电阻值，也只能估测出集成稳压器是不是破坏。若测得某两脚之间的正、反向电阻值均很小或靠近0Ω则可判定该集成稳压器外部已击穿破坏。若测得鞭两脚之间的正、反向电阻值均为无限大，则申明该集成稳压器已开路破坏。若测得集成稳压器的阻值不不变，随温度的变更而转变，则申明该集成稳压器的热不变机能不良。

2、丈量稳压值

即便丈量集成稳压器的电阻值普通，也不能肯定该稳压器便是无缺的，还应进一步丈量其稳压值是不是普通。丈量时，可在被集成稳压器的电压输入端与接地端之间加上一个直流电压（正极接输入端）。 此电压应比被测稳压器的标称输入电压高3V以上（比方，被测集成稳压器是7806，加的直流电压就为+9V），但不能跨越其最大输入电压。 若测得集成稳压器输入端与接地端之间的电压值输入不变，且在集成稳压器标称稳压值的±5%规模内，则申明该集成稳压器机能杰出。
