碳化硅二极管的操纵范畴与汗青先容-详解碳化硅MOS管分类及布局-KIA MOS管
信息来历：本站 日期：2018-08-30
本文首要是讲碳化硅二极管的操纵范畴与汗青先容，详解碳化硅MOS管分类及布局，是硅与碳的独一分解物便是碳化硅(SiC)，俗称金刚砂。SiC 在天然界中以矿物碳硅石的情势存在，但很是希少。不过，自1893 年以来，粉状碳化硅已被大批出产用作研磨剂。碳化硅用作研磨剂已有一百多年的汗青，首要用于磨轮和浩繁其余研磨操纵。
1、LED
电致发光景象最早于1907 年操纵碳化硅发光二极管(LED) 发明。很快，第一批商用SiC 基LED 就出产出来了。20 世纪70 年月，前苏联出产出了黄色SiC LED，20 世纪80 年月蓝色LED 在天下规模内普遍出产。厥后推出了氮化镓(GaN) LED，这类LED 收回的光比SiC LED 敞亮数十倍甚至上百倍，SiC LED 也是以几近停产。可是，SiC 依然是经常操纵于GaN 装备的基底，同时还用作高功率LED 散热器。
2、避雷器

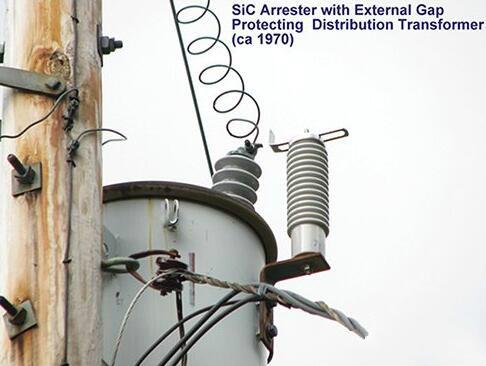

到达阈值电压(VT) 前，SiC 都具备较高的电阻。到达阈值电压后，其电阻将大幅降落，直至施加的电压降到VT 以下。最早操纵该特征的SiC 电气操纵是配电体系中的避雷器（如图）。
因为SiC 具备压敏电阻，是以SiC 芯块柱可毗连在高压电线和空中之间。如电源线遭雷击，线路电压将回升并跨越SiC 避雷器的阈值电压(VT)，从而将雷击电流导向并传至空中（而非电力线），是以不会构成任何危险。可是，这些SiC 避雷器在电力线普通任务电压下过于导电。因此必须串连一个火花隙。当雷击使电源线导线的电压回升时，火花隙将离子化并导电，将SiC 避雷器有效地毗连在电力线和空中之间。厥后，相干职员发明避雷器中操纵的火花隙并不靠得住。因为资料生效、尘埃或盐侵等缘由，能够或许呈现火花隙在须要时没法触发电弧，或电弧在闪电竣事后没法猝熄的环境。SiC 避雷器原来是用来消弭对火花隙的依靠的，但因为其不靠得住，有空隙的SiC 避雷器大多被操纵氧化锌芯块的无空隙变阻器所代替。
3、电力电子中的SiC
操纵SiC出产的半导体装备有多种，包含肖特基二极管（也称肖特基势垒二极管，或SBD）、J 型FET（或JFET），和用于大功率开关操纵的MOSFET。SemiSouth Laboratories（已于2013 年开张）在2008 年推出了第一款商用1200 V JFET，Cree 在2011 年出产了第一款商用1200 V MOSFET。在此时代，一些公司也起头测验考试将SiC 肖特基二极管裸芯片操纵到电力电子模块中。现实上，SiC SBD 已普遍用于IGBT 电源模块和功率因数校订(PFC) 电路。
SiC 基电力电子元件如斯吸收人的一个缘由便是，在既定阻断电压前提下，其搀杂密度比硅基装备几近超出跨越百倍。如许便能够或许经由过程低导通电阻取得高阻断电压。低导通电阻对高功率操纵相当首要，因为导通电阻下降时发烧少，从而削减了体系热负荷并进步了全体效力。
但出产SiC 基电子元器件自身也存在一些难点，消弭缺点成了最首要的题目。这些缺点会致使SiC 晶体制成的元器件反向阻断机能较差。除晶体品质题目，二氧化硅和SiC 的接口题目也障碍了SiC 基功率MOSFET 和绝缘栅双极型晶体的成长。荣幸的是，出产中操纵渗氮工艺能够使构成这些接口题目的缺点大大下降。
碳化硅依然在很多产业操纵顶用作研磨剂。其在电子行业中首要用作抛光膜，用于在拼接前为光导纤维的两头抛光。这些膜片能够或许给光纤讨论带来有效运作所需的高光亮度。碳化硅的出产已有一百多年的汗青， 但直到比来才用于电力电子行业。因为其具备出格的物理和电气特征，在高压和低温操纵中很是有效。
1.太阳能逆变器
太阳能发电用二极管的根基资料，碳化硅二极管的各项手艺方针均优于通俗双极二极管(silicon bipolar)手艺。碳化硅二极管导通与关断状况的转换速率很是快，并且不通俗双极二极管手艺开关时的反向规复电流。在消弭反向规复电流效应后，碳化硅二极管的能耗下降70%，能够或许在宽温度规模内坚持高能效，并进步设想职员优化体系任务频次的矫捷性。
2.新动力汽车充电器
碳化硅二极管经由过程汽车级产物测试，极性接还击穿电压进步到650V，能够或许知足设想职员和汽车厂商但愿下降电压弥补系数 的请求，以确保车载充电半导体元器件的标称电压与刹时峰压 ，之间有充沛的宁静裕度 。二极管的双管产物 ，可最大限定晋升空间操纵率，下降车载充电器的分量。
3.开关电源上风
碳化硅的操纵能够或许极快的切换，高频次操纵，零规复和温度有关的行动，再加咱们的低电感RP包，这些二极管能够或许用在任向数目的疾速开关二极管电路或高频转换器操纵。
4.产业上风
碳化硅二极管：重型机电、产业装备首要是用在高频电源的转换器上，能够或许带来高效力、大功率、高频次的上风。
一、SiC器件分类
SiC-MOSFET
SiC-MOSFET 是碳化硅电力电子器件研讨中最受存眷的器件。功效比拟凸起的便是美国的Cree公司和日本的ROHM公司。
在Si资料已靠近实际机能极限的明天，SiC功率器件因其高耐压、低消耗、高效力等特征，一向被视为“抱负器件”而备受等候。可是，绝对以往的Si材质器件，SiC功率器件在机能与本钱间的均衡和其对高工艺的须要，将成为SiC功率器件可否真正进步的关头。
二、碳化硅MOS的布局

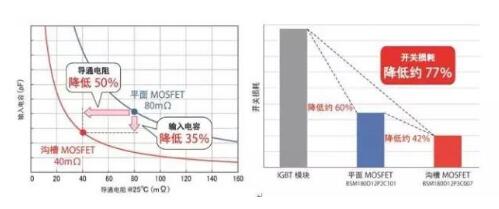

碳化硅MOSFET（SiC MOSFET）N+源区和P井搀杂都是接纳离子注入的体例，在1700℃温度中停止退火激活。另外一个关头的工艺是碳化硅MOS栅氧化物的构成。因为碳化硅资料中同时有Si和C两种原子存在，须要很是出格的栅介质发展体例。其沟槽星布局的上风以下：
SiC-MOSFET接纳沟槽布局可最大限定地阐扬SiC的特征。
三、碳化硅MOS的上风
硅IGBT在普通环境下只能任务在20kHz以下的频次。因为遭到资料的限定，高压高频的硅器件没法完成。碳化硅MOSFET不只合适于从600V到10kV的普遍电压规模，同时具备单极型器件的出色开关机能。比拟于硅IGBT，碳化硅MOSFET在开关电路中不存在电流拖尾的环境具备更低的开关消耗和更高的任务频次。
20kHz的碳化硅MOSFET模块的消耗能够或许比3kHz的硅IGBT模块低一半， 50A的碳化硅模块便能够或许替代150A的硅模块。显现了碳化硅MOSFET在任务频次和效力上的庞大上风。

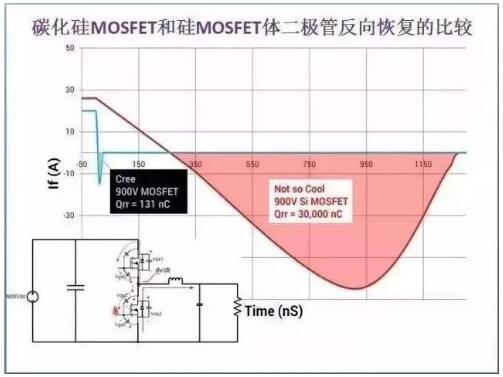

碳化硅MOSFET寄生体二极管具备极小的反向规复时辰trr和反向规复电荷Qrr。如图所示，统一额外电流900V的器件，碳化硅MOSFET 寄生二极管反向电荷只要划一电压规格硅基MOSFET的5%。对桥式电路来讲（出格当LLC变更器任务在高于谐振频次的时辰），这个方针很是关头，它能够或许减小死区时辰和体二极管的反向规复带来的消耗和乐音，便于进步开关任务频次。
四、碳化硅MOS管的操纵

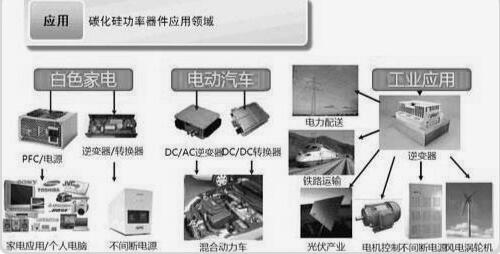

碳化硅MOSFET模块在光伏、风电、电动汽车及轨道交通等中高功率电力体系操纵上具备庞大的上风。碳化硅器件的高压高频和高效力的上风，能够或许冲破现有电动汽车机电设想上因器件机能而遭到的限定，这是今朝国际外电动汽车机电范畴研发的重点。如电装和丰田协作开辟的夹杂电动汽车（HEV）、纯电动汽车（EV）内功率节制单位（PCU），操纵碳化硅MOSFET模块，体积比减小到1/5。三菱开辟的EV马达驱动体系，操纵SiC MOSFET模块，功率驱动模块集成到了机电内，完成了一体化和小型化方针。估计在2018年-2020年碳化硅MOSFET模块将普遍操纵在国际外的电动汽车上。
