MOS管的感化是甚么

MOS管对全部供电体系而言起着稳压的感化。今朝板卡上所接纳的MOS管并不是太多,普通有10个摆布,首要缘由是大局部MOS管被整合到IC芯片中去了。因为MOS管首要感化是为配件供给不变的电压,以是它普通利用在CPU、GPU 和插槽等四周。MOS管普通因此高低两个组成一组的情势呈现板卡上。

mos管封装情势

MOSFET芯片在建造实现今后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件组成完全的电路。根据装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。

8脚贴片mos管引脚图

8脚贴片mos管引脚图申明：

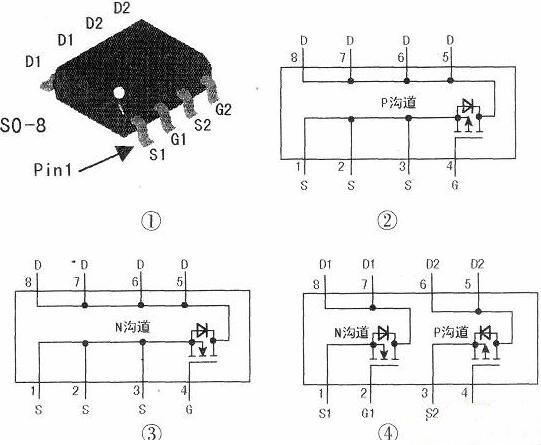

1．在“范例或首要功效”一列中，“P”内含一只单P沟道场效应管，外部电路如图所示；“N”表现内含一只单N沟道场效应管，外部电路如图3所示；“P+N”表现内含P、N沟道场效应管各一只，外部电路如图4所示。

2．对“N+P”的MOS管的首要参数中，前者为N沟道场效应管参数，后者为P沟道场效应管参数。

3．场效应管的首要参数为耐压／最大电流／最大功率；降压转换器的首要参数为输出最大电流、输出最高电压、内置振荡器频次。

8脚贴片mos管引脚图

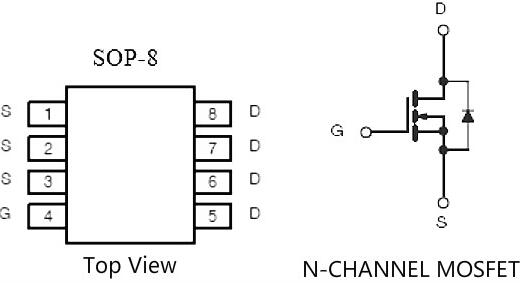

典范8脚贴片mos管引脚图-SOP封装

SOP（Small Out-Line Package）的中文意义是“小形状封装”。SOP是外表贴装型封装之一，引脚从封装两侧引出呈海鸥翼状（L 字形）。材料有塑料和陶瓷两种。SOP也叫SOL 和DFP。SOP封装规范有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP前面的数字表现引脚数。MOSFET的SOP封装大都接纳SOP-8规格，业界常常把“P”省略，叫SO（Small Out-Line ）。

SOP-8接纳塑料封装，不散热底板，散热不良，普通用于小功率MOSFET。

SOP-8是PHILIP公司起首开辟的，今后逐步派生出TSOP（薄小形状封装）、VSOP（甚小形状封装）、SSOP（减少型SOP）、TSSOP（薄的减少型SOP）等规范规格。这些派生的几种封装规格中，TSOP和TSSOP经常使用于MOSFET封装。

8脚贴片mos管引脚图
