上面会讲到5V三端稳压督任务道理，在电路板上，咱们常常会看到一个近似三极管的元件---三端稳压器。三端稳压器常常利用在须要电压变更的处所。如18伏变12伏、12伏变5伏。
罕见的三端稳压器有78系列的7805、7808、7809、7812、7824等。78前面的数字代表稳压器输出的电压值。78系列的稳压器输出都为正压。如7805代表输出正5伏、7812代表输出正12伏。别的一种输出负压的三端稳压器是79系列的。如7905代表输出伏5伏电压、7912代表输出负12伏电压。
有的三端稳压器标注带字母，那是代表蒙受电流。如输出电流以78(或79)前面加字母来辨别。L表现0.1;AM表现0.5A，无字母表现1.5A，如78L05表求5V 0.1A。罕见的三端稳压器管脚摆列通俗是带字的那面朝向咱们时，左侧的第一个脚为输出正极，中间为负极，最右侧为输出正极。
在三端稳压器输出端与输出端城市有一个电解电容。利用三端稳压器要注重输出与输出之间的电压差不能太小。以7805为例，该三端稳压器的牢固输出电压是5V，而输出电压最少大于7V，如许输出/输出之间有2-3V及以上的压差。使调剂管保障任务在缩小区。但压差获得大时，又会增添集成块的功耗，以是，二者应统筹，即既保障在最大负载电流时调剂管不进入饱和，又不至于功耗偏大。别的通俗在三端稳压器的输出输出端接一个二极管，用来防止输出端短路时,输出端存储的电荷经由过程稳压器,而破坏器件。
三端稳压器的毛病率不高，最罕见的是管脚开焊。但在维修中常常是咱们检测电压是不是普通的一个检测点，以是很有须要对它停止领会。
1、浪涌掩护电路:稳压管在精确的电压下击穿,这就使得它可作为限定或掩护之元件来利用,由于各类电压的稳压二极管都能够获得,故对这类利用出格适合.图中的稳压二极管D是作为过压掩护器件.只需电源电压VS跨越二极管的稳压值D就导通,使继电器J吸合负载RL就与电源分隔；
2、电视机里的过压掩护电路:EC是电视机主供电压,当EC电压太高时,D导通,三极管BG导通,其集电极电位将由本来的高电平(5V)变为低电平,经由过程待机节制线的节制使电视机进入待机掩护状况；
3、电弧按捺电路:在电感线圈上并联接入一只适合的稳压二极管(也可接入一只通俗二极管道理一样)的话,当线圈在导通状况堵截时,由于其电磁能开释所产生的高压就被二极管所接收,以是当开关断开时,开关的电弧也就被消弭了.这个利用电路在产业上用得比拟多,如一些较大功率的电磁吸节制电路就用到它；
4、串连型稳压电路:在此电路中,串连稳压管BG的基极被稳压二极管D钳定在13V,那末其发射极就输出恒定的12V电压了.这个电路在良多场所下都有利用。
以下为5V及其余参数的三端稳压管选型表
|
Part Number |
Maximum Ratings |
Vout（V） |
Package
|
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
||
|
KIA7805 |
30 |
1.5A |
4.8 |
5 |
5.2 |
TO-92、SOT-89 |
|
KIA78L05 |
30 |
100 |
4.8 |
5 |
5.2 |
SO-89 |
|
KIA78L05FS |
30 |
200 |
4.82 |
5 |
5.17 |
TO-92、SOT-89 |
|
KIA78L06 |
30 |
100 |
5.76 |
6 |
6.24 |
TO-92、SOT-89 |
|
KIA78L08 |
30 |
100 |
7.68 |
8 |
8.32 |
TO-92、SOT-89 |
|
KIA78L09 |
30 |
100 |
8.64 |
9 |
9.36 |
TO-92、SOT-89 |
|
KIA78L10 |
30 |
100 |
9.6 |
10 |
10.4 |
TO-92、SOT-89 |
|
KIA78L12 |
30 |
100 |
11.52 |
12 |
12.48 |
TO-92、SOT-89 |
|
KIA78L15 |
30 |
100 |
14.4 |
15 |
15.6 |
TO-92、SOT-89 |
|
KIA78L18 |
30 |
100 |
17.28 |
18 |
18.72 |
TO-92、SOT-89 |
|
KIA78L24 |
40 |
100 |
23.04 |
24 |
24.96 |
TO-92、SOT-89 |
|
KIA79L05 |
-35 |
100 |
-4.8 |
-5 |
-5.2 |
TO-92、SOT-89 |
|
KIA79L06 |
-35 |
100 |
-5.76 |
-6 |
-6.24 |
TO-92、SOT-89 |
|
KIA79L08 |
-35 |
100 |
-7.68 |
-8 |
-8.32 |
TO-92、SOT-89 |
|
KAI79L09 |
-35 |
100 |
-8.64 |
-9 |
-9.36 |
TO-92、SOT-89 |
|
KIA79L10 |
-35 |
100 |
-9.6 |
-10 |
-10.4 |
TO-92、SOT-89 |
|
KIA79L12 |
-35 |
100 |
-11.52 |
-12 |
-12.48 |
TO-92、SOT-89 |
|
KIA79L15 |
-35 |
100 |
-14.4 |
-15 |
-15.6 |
TO-92、SOT-89 |
|
KIA79L18 |
-35 |
100 |
-17.28 |
-18 |
-18.72 |
TO-92、SOT-89 |
|
KAI79L24 |
-40 |
100 |
-23.04 |
-24 |
-24.96 |
TO-92、SOT-89 |
电子产物中罕见到的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。故名思义，三端IC是指这类稳压用的集成电路只要三条引脚输出，别离是输出端、接地端和输出端。它的模样象是通俗的三极管，TO-220的规范封装，也有9013模样的TO-92封装。
1、用78/79系列三端稳压IC来构成稳压电源所需的核心元件少少，电路外部另有过流、过热及调剂管的掩护电路，利用起来靠得住、便利，并且价钱自制。该系列集成稳压IC型号中的78或79前面的数字代表该三端集成稳压电路的输出电压，如7806表现输出电压为正6V，7909表现输出电压为负9V。
2、78/79系列三端稳压IC有良多电子厂家出产，80年月就有了，凡是前缀为出产厂家的代号，如TA7805是东芝的产物，AN7909是松下的产物。
3、偶然在数字78或79前面另有一个M或L，如78M12或79L24，用来区分输出电流和封装情势等，此中78L调系列的最大输出电流为100mA，78M系列最大输出电流为1A，78系列最大输出电流为1．5A。它的封装也有多种，详见图。塑料封装的稳压电路具备装置轻易、价钱昂贵等长处，是以用得比拟多。79系列除输出电压为负。引出脚摆列差别之外，定名体例、形状等均与78系列的不异。
4、由于三端牢固集成稳压电路的利用便利，电子建造中常常接纳，能够用来改装分立元件的稳压电源，也常常常利用作电子装备的任务电源。电路图如图所示。
5、注重三端集成稳压电路的输出、输出和接地端毫不能接错，不然轻易烧坏。通俗三端集成稳压电路的最小输出、输出电压差约为2V，不然不能输出不变的电压，通俗应使电压差坚持在4-5V，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些。
6、在现实利用中，应在三端集成稳压电路上装置充足大的散热器（固然小功率的前提下不必）。当稳压管温度太高时，稳压机能将变差，乃至破坏。
7、当建造中须要一个能输出1．5A以上电流的稳压电源，凡是接纳几块三端稳压电路并联起来，使其最大输出电流为N个1．5A，但利用时需注重：并联利用的集成稳压电路应接纳统一厂家、统一批号的产物，以保障参数的分歧。别的在输出电流上留有必然的余量，以防止个体集成稳压电路生效时致使其余电路的连锁销毁。

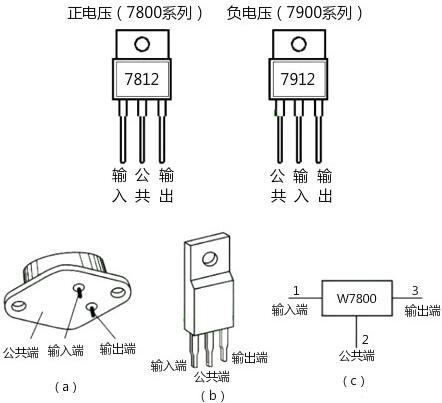

在78**、79**系列三端稳压器中最常利用的是TO-220和TO-202两种封装。这两种封装的图形和引脚序号、引脚功效如附图所示。
图中的引脚号标注体例是根据引脚电位从高究竟的挨次标注的。如许标注便于影象。引脚①为最高电位，③脚为最低电位，②脚居中。从图中能够看出，不管正压仍是负压，②脚均为输出端。对78**正压系列，输出是最高电位，天然是①脚，地端为最低电位，即③脚，如附图所示。对与79**负压系列，输出为最低电位，天然是③脚，而地端为最高电位，即①脚，如附图所示。
另外，还应注重，散热片老是和最低电位的第③脚相连。如许在78**系列中，散热片和地相毗连，而在79**系列中，散热片却和输出审察毗连.
