TO-3P封装

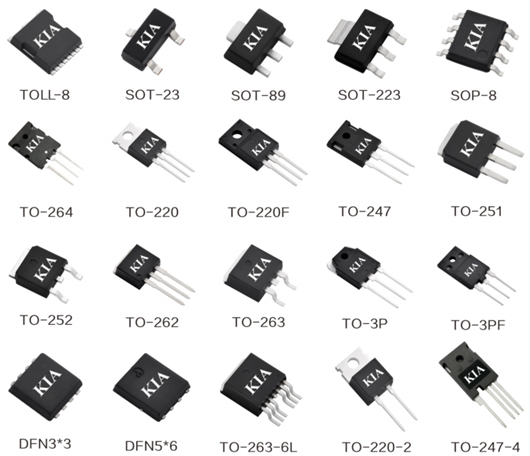

MOS管封装

MOS芯片在建造完成以后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOS芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件组成完全的电路。按照装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。

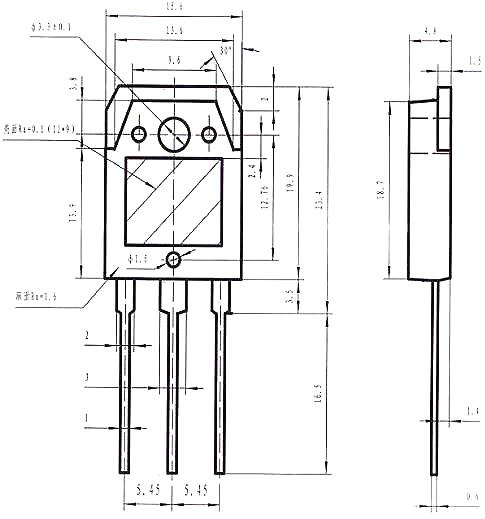

TO-3P封装尺寸与外表

TO-3P封装

TO-3P封装厂家

深圳市可易亚半导体科技无限公司.是一家专业处置中、大、功率场效应管(MOSFET)、疾速规复二极管、三端稳压管开辟设想，集研发、出产和发卖为一体的国度高新手艺企业。

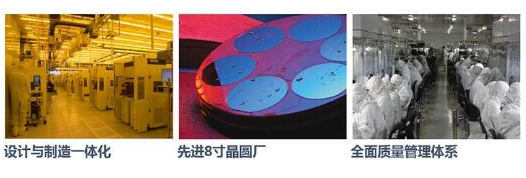

现已具有了自力的研发中间，研发职员以来自国际外超一流团队，能够疾速按照客户利用范畴的特性来设想计划，同时引进多台外洋进步前辈装备，营业含括功率器件的直流参数检测、雪崩能量检测、靠得住性尝试、体系阐发、生效阐发等范畴。壮大的研发平台，使得KIA在工艺制作、产物设想方面具有常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。

TO-3P封装

壮大的研发平台，使得KIA在工艺制作、产物设想方面具有常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。

TO-3P封装

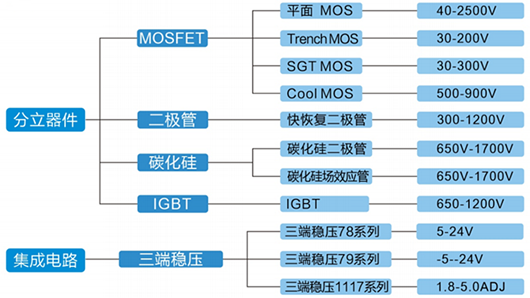

KIA半导体的产物涵盖产业、新动力、交通运输、绿色照明四大范畴，不只包含光伏逆变及无人机、充电桩、这类新兴动力，也触及汽车配件、LED照明等家庭用品。KIA专一于产物的邃密化与改革，力图为客户供给最具行业抢先、品德上乘的科技产物。

从设想研发到制作再到仓储物流，KIA半导体真正完成了一体化的办事链，真正做到了办事细节全到位的品牌内在，咱们努力于成为场效应管（MOSFET）功率器件范畴的领跑者，为了这个方针，KIA半导体正在延续立异，永不止步！

TO-3P型号表

Part Numbe	ID（A）	VDSS（v）	RDS（Ω）（MAX）	RDS（Ω）（TYP）	ciss
Part Numbe	ID（A）	VDSS（v）	RDS（Ω）（MAX）	RDS（Ω）（TYP）	pF
KIA9N90H	9	900	1.4	1.12	2780
KIA10N80H	10	800	1.1	0.85	2230
KIA16N50H	16	500	0.38	0.32	2200
KIA18N50H	18	500	0.32	0.25	2500
KIA20N40H	20	400	0.25	0.2	2135
KIA20N50H	20	500	0.26	0.21	2700
KIA24N50H	24	500	0.2	0.16	3500
KNH8150A	30	500	0.2	0.15	4150
KNH9120A	40	200	0.065	0.05	2800
KIA40N20A	40	200	0.1	0.08	1560
KIA2906A	130	60	0.007	0.0055	3100
KIA2808A	150	80	0.0045	0.004	6109
KIA2906A	160	60	0.0045	0.0035	4376
