寄生二极管,二极管标的目的判定

二极管

二极管，（英语：Diode），电子元件傍边，一种具有两个电极的装配，只许可电流由单一标的目的流过，很多的操纵是操纵其整流的功效。而变容二极管（Varicap Diode）则用来看成电子式的可调电容器。大局部二极管所具有的电流标的目的性咱们凡是称之为“整流（Rectifying）”功效。二极管最遍及的功效便是只许可电流由单一标的目的经由过程（称为顺向偏压），反向时阻断 （称为逆向偏压）。是以，二极管能够想成电子版的逆止阀。

寄生二极管的由来

是由出产工艺构成的，大功率MOS管漏极从硅片底部引出，就会有这个寄生二极管。小功率MOS管比方集成芯片中的MOS管是立体布局，漏极引出标的目的是从硅片的下面也便是与源极同等一标的目的，不这个二极管。摹拟电路书里讲得便是小功率MOS管的布局，以是不这个二极管。但D极和衬底之间都存在寄生二极管，若是是单个晶体管，衬底固然接S极，是以天然在DS之间有二极管。若是在IC外面，N—MOS衬底接最低的电压，P—MOS衬底接最高电压，不必然和S极相连，以是DS之间不必然有寄生二极管。

寄生二极管的感化

当电路中发生很大的刹时反向电流时，能够经由过程这个二极管导出来，不至于击穿这个MOS管。（起到掩护MOS管的感化）

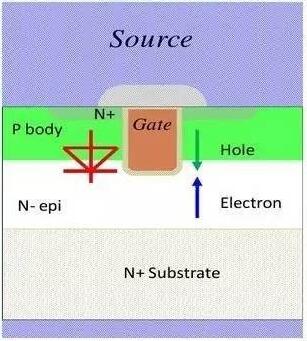

沟槽Trench型N沟道加强型功率MOSFET的布局以下图所示，在N-epi内涵层上分散构成P基区，而后经由过程刻蚀手艺构成深度跨越P基区的沟槽，在沟槽壁上热氧化天生栅氧化层，再用多晶硅添补沟槽，操纵自瞄准工艺构成N+源区，反面的N+substrate为漏区，在栅极加上必然正电压后，沟槽壁侧的P基区反型，构成垂直沟道。

由下图中的布局能够看到，P基区和N-epi构成了一个PN结，即MOSFET的寄生体二极管。

MOSFET剖面布局

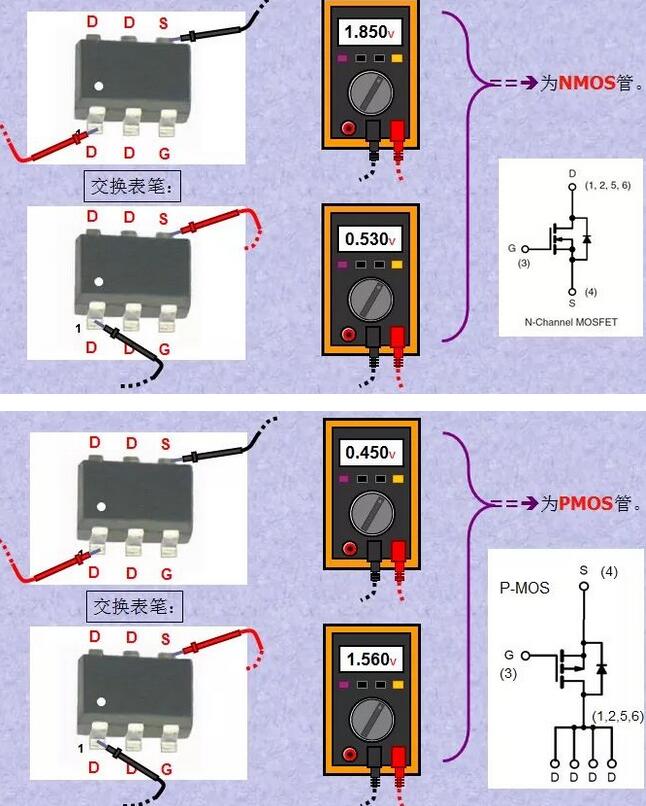

MOS管寄生二极管的标的目的判定

MOS管开关电路进修过摹拟电路的人都晓得三极管是流控流器件，也便是由基极电流节制集电极与发射极之间的电流；而MOS管是压控流器件，也便是由栅极上所加的电压节制漏极与源极之间电流。MOSFET管是FET的一种，能够被制作为加强型或耗尽型，P沟道或N沟道共四种范例，但现实操纵的只需加强型的N沟道MOS管和加强型的P沟道MOS管。现实操纵中，NMOS占多数。

上图左侧是N沟道的MOS管，右边是P沟道的MOS管寄生二极管的标的目的若何判定呢？它的判定法则便是对N沟道，由S极指向D极；对P沟道，由D极指向S极。

若何分辩三个极？D极零丁位于一边，而G极是第4PIN。剩下的3个脚则是S极。它们的地位是绝对牢固的，记着这一点很有效。请注重：不管NMOS管仍是PMOS管，上述PIN脚简直定体例都是一样的。

MOS管导通特征导通的意义是作为开关，相称于开关闭合。NMOS的特征：Vgs大于某一值管子就会导通，合适用于源极接地时的环境（低端驱动），只需栅极电压到达4V就能够了。PMOS的特征：Vgs小于某一值管子就会导通，合适用于源极接VCC时的环境（高端驱动）。

下图是MOS管开关电路，输入电压是Ui，输入电压是Uo。当Ui较小时，MOS管是停止的， Uo＝Uoh＝Vdd；当Ui较大时，MOS管是导通的， Uo =Ron/(Ron+Rd)*Vdd，因为Ron<

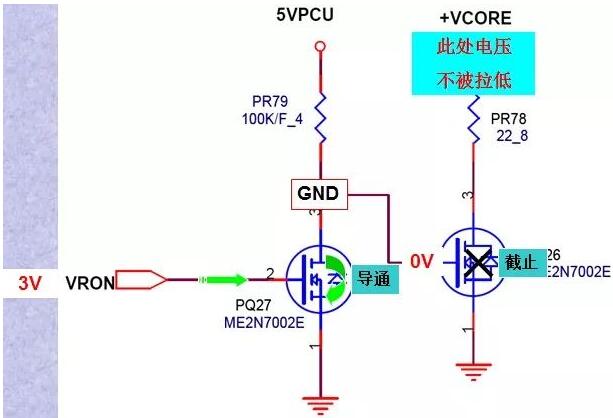

操纵实例：以下是某条记本主板的电路道理图阐发，在此mos管是开关感化:PQ27节制脚为低电平，PQ27停止，而右边的mos管导通，以是输入拉低；

电路道理阐发:PQ27节制脚为高电平，PQ27导通，以是其漏极其低电平，右边的mos管处于停止状况，以是输入为高电平。

全体看来，两个管子的搭配感化便是凹凸电平的切换，这个电路来自于条记本主板的电路，可是这个电路模块也更罕见于庞杂电路的上电时序节制模块，GPIO的操纵模块等等操纵中。

2. MOS管的断绝感化MOS管完成电压断绝的感化是别的一个很是主要且罕见的功效，断绝的主要性在于：担忧前一极的电流漏到前面的电路中，对电路体系的上电时序，处置器或逻辑器件的任务构成误判，终究致使体系没法一般任务。是以，现实的电路体系中，断绝的感化很是主要。

二极管的导电特征

二极管最主要的特征便是单标的目的导电性。在电路中，电流只能从二极管的正极流入，负极流出。

正向特征

在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这类毗连体例，称为正向偏置。必须申明，当加在二极管两头的正向电压很小时，二极管依然不能导通，流过二极管的正向电流非常微小。只需当正向电压到达某一数值（这一数值称为“门槛电压”，又称“死区电压”，锗管约为0.1V，硅管约为0.5V）今后，二极管能力真正导通。导通后二极管两头的电压根基上坚持稳定（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。

反向特征

在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几近不电流流过，此时二极管处于停止状况，这类毗连体例，称为反向偏置。二极管处于反向偏置时，依然会有微小的反向电流流过二极管，称为泄电流。当二极管两头的反向电压增大到某一数值，反向电流会急剧增大，二极管将落空单标的目的导电特征，这类状况称为二极管的击穿。
