1117三端稳压器

三端稳压器

三端稳压器是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。稳压管在反向击穿时，在必然的电流规模内（或说在必然功率消耗规模内），端电压几近不变，表现出稳压特征，因此普遍利用于稳压电源与限幅电路当中。

1117三端稳压器的感化

起首谈谈，稳压器是干甚么的，稳压器便是供给不变的电压给后级电路，比方给单片机供给不变的3V或5V电源，如许单片机才能够不变的运转。

三端稳压器望文生义，便是有三个端口的稳压器，普通是输入电压，输入电压，地三个端口，只要要核心简略几个电容便可，利用简略便利。

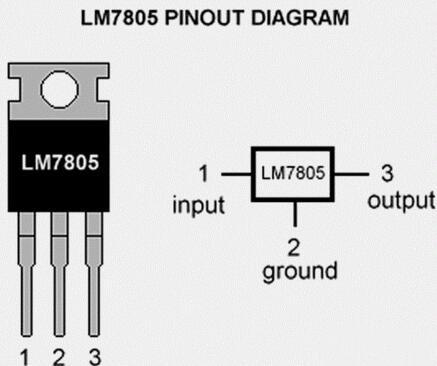

经常利用的一种三端稳压器，7805，这个在电路中最经常利用，能够供给5V的电压，供给几百毫安的电流，须要注重，电流略微大些，须要增添散热片。

别的另有7812，和7805一样，统一系类，他能够供给12V的输入，别的输入电压也有所进步，须要注重输入电压不能和7812差异太大，不然压降城市降在稳压器下面，温度很高，倒霉于不变利用。

正电压可调的稳压器，便是能够经由进程核心简略的电阻反应，使输入的电压按照电阻的大些来变更，输入正电压值。

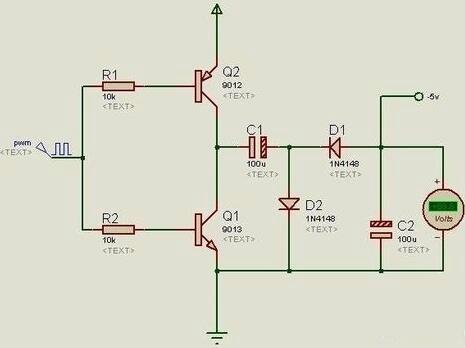

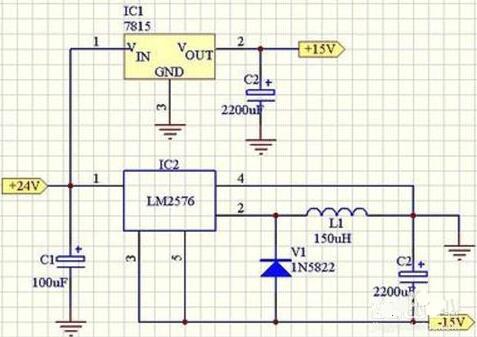

另有一种能够输入负电压的三端稳压器，能够按照核心电阻来输入负电压值供其余电路利用。

罕见三端稳压器分类及利用体例

市场中罕见的三端稳压器，首要有两种，一种是输入的是牢固电压，叫牢固输入三端稳压器。别的一种输入的是可调节电压，叫可调输入三端稳大器，别的另有正电压和负电压输入型。可是根基道理是迥然差别，都是经由进程接纳串连型稳压电路来完成稳压的。三端稳压器是线性集成稳压器中利用绝对比拟普遍的一种稳压器，由于三端稳压器只要三个引出端子，外接元件少，利用便利，机能不变，价钱昂贵的长处，使其获得普遍推行利用。

集成稳压器按出线端子数目和利用环境大抵可分为三端牢固式、三端可调式、多端可调式及单片开关式等几种。

（一）三端牢固式集成稳压器。

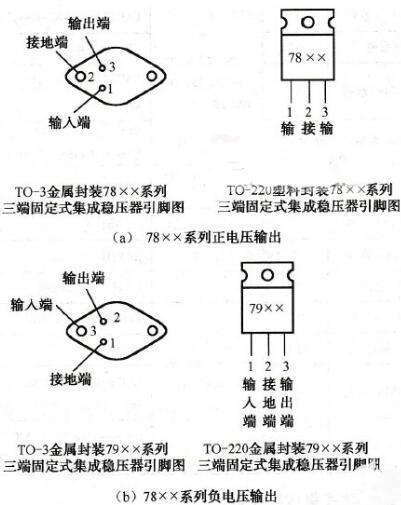

三端牢固式集成稳压器是一种串连调剂式稳压器。它将全数电路集成在单块硅片中，全部集成稳压器只要输入、输入和大众三个引出端，利用很是便利。典范产物有78&TImes;&TImes;正电压输入系列和79&TImes;&TImes;负电压输入系列。以下图（a）为78××系列的正电压输入，图下图（b）为79××系列的负电压输入。

（二）三端可调式集成稳压器

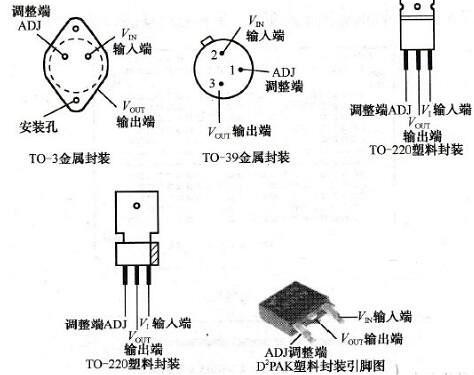

三端可调式集成稳压器能够输入持续可调的直流电压。罕见的产物有××117/××217/××317、××137/××237/××337。××117/××217/××317系列稳压器可输入持续可调的正电压；××137/××237/××337系列可输入持续可调的负电压。可调规模为1.25~37V，最大输入电流可达1.5A。典范产物有LM317/LM337等。三端可调式集成稳压器（ LM317）封装情势和引脚功效以下图所示。

××117/××217/××317和××137/××237/××337两种系列可调稳压器形状封装不异，辨别在于输入电压一个是正压，一个是负压。

78××/79××系列中的型号××表现集成稳压器的输入电压的数值，以伏（V）为单元。两种系列稳压器输入的牢固电压有5V、6V、7V、8V、9V、10V、12V、15V、18V和24V等。型号中间的字母凡是表现输入电流巨细，以78（或79）前面加字母来辨别，L表现0.1A，M表现0.5A，无字母表现1.5A。比方，78L05表现+5V，0.1A。后缀英笔墨母表现输入电压容差与封装情势等。

1117三端稳压器系列型号

KIA半导体1117三端稳压器系列型号见下表：

1117三端稳压器在利用时注重事变

在利用时必须要注重：（VD和（Vo）之间的干系，举个例子，以7805为例，该三端稳压器的牢固输入电压是5V，而输入电压最少大于7V，如许输入/输入之间有2- 3V及以上的压差。使调剂管保障任务在缩小区。但压差获得大时，又会增添集成块的功耗，以是，二者应统筹，既保障在最大负载电流时调剂管不进入饱和，又不致于功耗偏大。

别的另有一个须要注重的地便利是，普通在三端稳压器的输入端接一个二极管，用来避免输入端短路时输入端存储的电荷经由进程稳压器，而破坏器件。这是有用掩护器件的有用体例，在利用的进程中必然要注重了。

三端稳压器在现实利用中也须要多加注重，按照利用的电器情兄的差别去设定三端稳压器，要做好经常的保护与检验任务，保障装备的一般运转。
