各种三端稳压器反向击穿与防护深析-KIA MOS管

信息来历：本站　日期：2019-02-27　

分享到：

三端稳压器,反向击穿

三端稳压器先容与分类

在领会三端稳压器反向击穿之前，先来领会三端稳压器。是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。稳压管在反向击穿时，在一定的电流规模内（或说在一定功率消耗规模内），端电压几近不变，表现出稳压特征，是以普遍利用于稳压电源与限幅电路当中。

分类：

三端稳压器，首要有两种，一种输入电压是牢固的，称为牢固输入三端稳压管，另外一种输入电压是可调的，称为可调输入三端稳压器。

三端稳压器反向击穿概述

集成稳压器利用测试进程’中，肆意两个管脚之间严酷制止呈现瞬态的‘反偏’状况（包含mS级的瞬态反偏），不然电路有能够在刹时被反偏击穿销毁。

电路有能够呈现反偏击穿的外部状况：GND→IN、OUT→IN、GND→OUT、ADJ→OUT，利用中请求：GND →IN≤|-1V|,其余管脚间为≤|-5V|。

【以上几种景象破坏的稳压器、能够经由进程电路剖解察看芯片有差别的销毁陈迹。】

在测试或拆卸进程中‘报酬忽视’形成‘反接’状况，是“不甚么办法能够掩护”的。如：发生管束颠倒，输入电压极性接反、样品规格与利用规格不符等环境，必须操纵中仔细的加以避免。

在特定环境下有利用电路发生的‘瞬态’的反偏状况，能够参考保举掩护办法增添响应掩护元件仍是能够避免的，当贫乏响应的掩护元件时‘偶发’前提下稳压器电路的随机破坏的环境将不能避免这类环境引发的电路生效不属于电路产物品质题目。

三端稳压器反向击穿阐发与防护

解除报酬不妥形成的电路呈现反偏环境，罕见的由利用电路在特定前提下发生的‘瞬态’反偏状况及击穿机理停止扼要的描写和阐发：

（一）OUT→IN端反偏

发生来历：

①负载时对电池类的充电利用，断电时电池并未离开电路输入端。

②电路输入存在有大的负向脉冲，若是电路输入同时存在较大的理性负荷的反电动势。

③电路输入端接入大的滤波电解电容。（发生较多的反接击穿环境）

掩护办法：

在电路I-O端之间增添掩护二极管Di，将I-O反偏电压钳位在1V之内。

三端稳压器,反向击穿

机理阐发：

只需不是稳压电路输入利用环境形成的任务前提，利用中在电路输入端不应接入大的滤波电解电容。接入这个电解有能够形成一个电路的OUT→IN端之间的‘反接’机遇。

实际上，只需电源的输入滤波电解充足大，能够保障即便在稳压电路输入电压处于纹波‘谷点’时也能够知足电路稳压必须的最小输入压差的特定请求。电路本身具备很强的纹波按捺才能，底子不须要在输入端接滤波电解电容。

接输入真个滤波电容对电源滤波所起的感化很小，这个电容偶然反而会形成不测破坏稳压器电路的特定前提。

不保举在输入端接滤波电容式因为电容的‘储能感化’，电容充电后可等效为一电池，在特定的环境下，如输入电压在刹时的短路，理性元器件发生的负脉冲或关机后输入电压降落更快时，有能够形成电路VO＞VI的电位反偏状况。在输入端接滤波电容＞20μF今后，电路调剂管的反偏-5V摆布。输入电容的放电进程能够在mS量级的瞬态反向击穿或毁伤电路调剂管，输入电容容量越大，反偏电压越高，对换剂管毁伤越严峻直至销毁。

倡议：

50Hz市电整流滤波利用时，CD值为每1A负载电流取2000μf规模，不然输入纹波能够较大。在稳压电路的输入电压已很低时，就能够形成（Vi-Vo）低于电路任务时许可的最小压差（Vi-Vo）min，呈现电路刹时离开稳压节制的状况。

电路离开稳压状况时输入不等比跟踪输入变更。在(Vi-Vo)≥(Vi-Vo)min时，输入电压不变在途中的直线Vo段，在(Vi-Vo)＜(Vi-Vo)min时，因为这时候候候候电路离开稳压状况，输入的纹波电压几近完整镜象到电路输入，这时候候候候稳压电路的纹波按捺比功效此时不会起感化，对外表现电路稳压特征很差或电路不能稳压。以下图中Vo为稳压时的值、Vo'为用直流电压表的丈量的均匀值、Vd为镜像到输入的输入纹波谷点电压。

三端稳压器,反向击穿

（二）GND→IN端反偏

发生来历

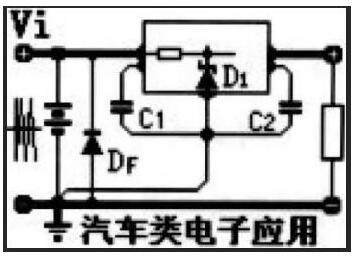

在汽车类电子范畴的电路利用中发生较多，如部分车型的汽车马达、焚烧体系等理性装备发生的约50-200mS脉宽规模的瞬态微分峰值电压可达+70V、-80V规模，5-20mS脉宽规模的能够到达+110V、-250V规模。此中的负向脉冲形成了这类反偏。（正想脉冲能够形成电路输入呈现‘瞬态’过压击穿销毁）

掩护办法

将反偏电压钳位在1V之内，对负向脉冲增添Df停止按捺。

三端稳压器,反向击穿

（三）GND→OUT端反偏

发生来历：

①来自正负输入配对利用，当正负输入的大众负载发生瞬态的短路时。

②电路输入存在有大的理性负荷，较大的反向电动势发生的负向脉冲。

③为取得高于稳压器标称值的电路输入，输入电压被Dz抬起一个牢固电压值（以下图），不掩护二极管D的环境下，输入存在瞬态的短路环境。

三端稳压器,反向击穿

因为设想算短稳压器电路普通任务时，电路的大众真个电位应是最低的（相对值），不管任何缘由形成电路GND端电位高于其余两头电位的环境，即属于电路的‘反偏’状况，反偏电位的相对值到达5V以上时，mS量级脉宽的瞬态‘反偏’就会形成外部电路的相干地区受损或销毁。这类击穿是随机发生的景象，差别批次产物或同批次产物发生几率能够差别。

掩护办法：

应将反偏电压钳位在1V之内。增添途中二极管D。

（四）Adj→OUT端反偏

三端稳压器,反向击穿

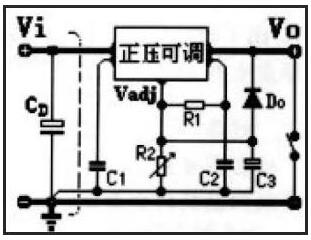

可调三端稳压器典范利用电路

发生来历：

从可调系列电路的典范利用电路图能够看出，利用中调剂端Adj的电位应永久低于输入端OUT的电位，参考OUT真个电位而言Vadj=VREF=-1.25V。

在输入电压取样回路中，VR2=Vadj=VO-VREF=VO-1.25V≈VO，可见在可调系列电路念书处取样回路中，电压几近是全数的降在可调电阻R2上。是以、VC3=VR2≈VO。

发生VO-ADJ端‘反接’的缘由：利用中在可调系列电路时，在输入下取样电阻的两头并联一支10μ~47μ的输入纹波按捺电解C3，这个C3确切可起到减小输入纹波电压的感化（注重：纹波参数测试时，对C3的容量也是有详细请求的）。但因有VC3=VR2≈VO的存在，接入这个电解也缔造了一个ADJ→VO端之间的电路‘反接’机遇。

三端稳压器,反向击穿

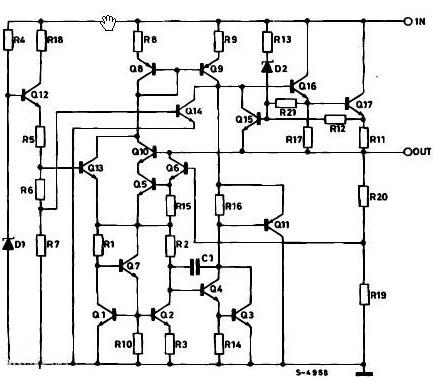

可调三端外部电路简图

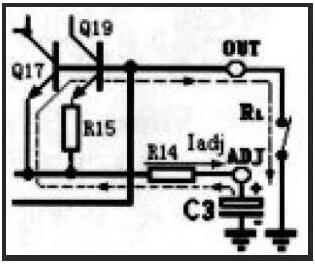

从外部电路的部分电路图中能够看出，在VO-Adj真个反偏充足大时，Q17的EB结就能够因为电压反偏被击穿，但足能够销毁与电阻R14相干的电阻体、10~20μm宽的铝引线层、引线孔等部分电路部分。当外部表征为器件的输入电压不能停止调剂时，这时候候候候电路已生效了。

形成这类击穿因为三极管的BVEBO是很低的（没关系用分立器件的三极管实测一下）。从图中能够看出、接于Adj真个C3是经由进程调剂电流Iadj停止充电的，但C3被充电后本身是不‘低阻的’放电通路的。若是利用中设点VO较高，因为VC3≈VO，一定有C3两真个电压VC3也很高。如这时候候候候呈现VO≈0时的刹时‘短路’状况，一定形成Adj→VO真个反偏击穿，C3贮存的能量经由进程调剂端外部电路停止逆向放电（放电通路用虚线表现）。

在C3＞10μF、VC3＞5V今后，仅需mS量级的瞬态，就有能够烧伤稳压器调剂端外部的部分电路，因为销毁所需能量很小，是以显微镜下察看这类形成电路生效的烧痕最小，普通仅在20μm×20μm规模之内。

掩护办法：

增添典范利用电路图中的反向钳位二极管DO。

避免测试中电路样品非常破坏：

针对正压可调系列电路，测试仪器利用前应明白必须有反向钳位二极管DO存在。

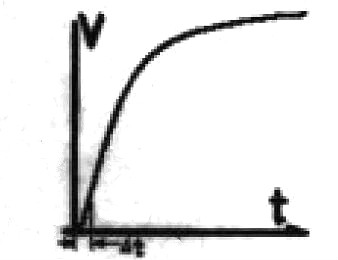

其来由很简略对正可调系列金属封装的电路，金属壳体的拆卸孔为第三引出端、并被界说为电路的输入端。对样品停止测试时、先打仗插座的必定是拔出孔中的1脚、2脚，即输入端和调剂端，一旦1脚、2脚拔出后、电源立即经由进程调剂电流Iadj对接在C3充电。如设定的VC3较高、最初打仗插座的输入端能够存在短路的前提时（可参考下方C-V图的△t刹时），就有能够在测试中烧伤稳压器调剂外部的部分电路。
