贴片三端稳压管型号手册表与贴片三端稳压管封装尺寸图 原厂正品-KIA MOS管
信息来历：本站 日期：2019-02-28
三端稳压管是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。稳压管在反向击穿时，在必然的电流规模内（或说在必然功率消耗规模内），端电压几近不变，表现出稳压特征，是以普遍利用于稳压电源与限幅电路当中。
由于牢固三端稳压器属于串连型稳压电路，是以它的道理同即是串连型稳压电路。

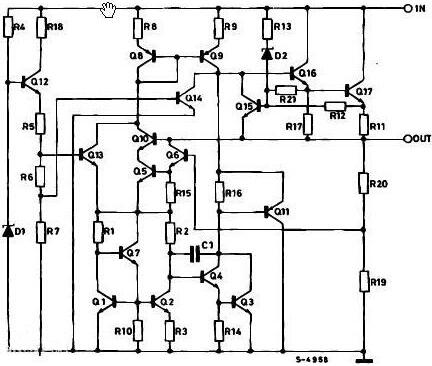

此中R1、Rp、R2构成的分压器是取样电路，从输入端掏出局部电压UB2作为取样电压加至三极管T2的基极。稳压管Dz以其不变电压Uz作为基准电压，加在T2的发射极上。R3是稳压管的限流电阻。三极管T2构成比拟缩小电路，它将取样电压UB2与基准电压Uz加以
比拟和缩小，再去节制三极管T1的基极电位。输入电压Ui加在三极管T1与负载RL相串连的电路上，是以，转变T1集电极间的电压降UCE1便可调理RL两头的电压Uo。也便是说，稳压电路的输入电压Uo能够经由进程三极管T1加以调理，以是T1称为调剂管。由于调剂元件是晶体管管，并且在电路中与负载相串连，故称为晶体管串连型稳压电路。电阻R4和T1的基极偏置电阻，也是T2的集电极负载电阻。
当电网电压降落或负载电阻减小而使输入端电压有所降落时，其取样电压UB2响应减小，T2基极电位降落。但因T2发射极电位既稳压管的不变Uz坚持不变，以是发射极电压UBE2减小，致使T2集电极电流减小而集电极电位Uc2降低。由于缩小管T2的集电极与调剂管T1的基极接在一路，故T1基极电位降低，致使集电极电流增大而管压降UCE1减小。由于T1与RL串连，以是，输入电压Uo根基不变。
同理,当电网电压或负载产生变更引发输入电压Uo增大时，经由进程取样、比拟缩小、调剂等进程，将使调剂调剂管的管压降UCE1增添，成果按捺了输入端电压的增大，输入电压仍根基坚持不变。
调理电位器Rp，可对输入电压停止微调。调剂管T1与负载电阻RL构成的是射极输入电路，以是具备不变输入电压的特色。
在串连型稳压电源电路的任务进程中，请求调剂管一直处在缩小状况。经由进程调剂管的电流即是负载电流，是以必须选用恰当的大功率管作调剂管，并按划定装配散热装配。为了避免短路或持久过载烧坏调剂管，在直流稳压器中普通还设有短路掩护和过载掩护等电路。
贴片三端稳压管封装尺寸及表面以下：

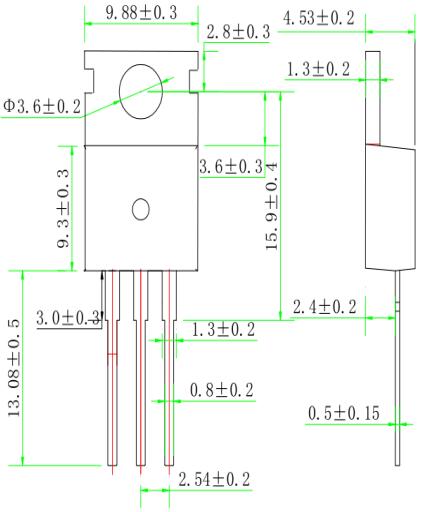

（一）贴片TO-220封装尺寸

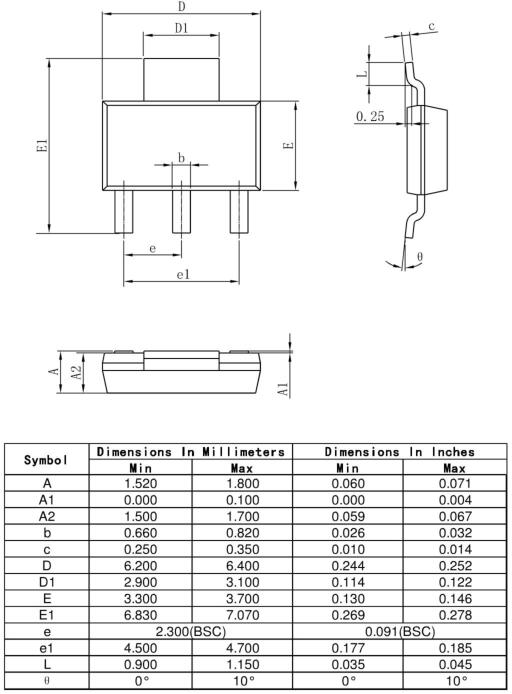

（二）贴片SOT-89封装尺寸

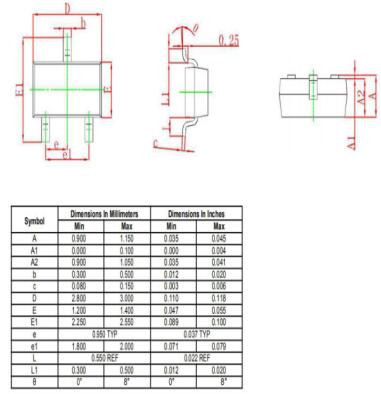

（三）贴片SOT23封装尺寸
（四）贴片SOT223封装尺寸
（一）SOT-89
Part Number
Maximum Ratings
Vout（V）
Package
VIN（V）
IOUT（mA）
Min
Typ
Max
KIA78L05
30
100
4.8
5
5.2
SOT-89
KIA78L05FS
30
200
4.82
5
5.17
SOT-89
KIA78L06
30
100
5.76
6
6.24
SOT-89
KIA78L08
30
100
7.68
8
8.32
SOT-89
KIA78L09
30
100
8.64
9
9.36
SOT-89
KIA78L10
30
100
9.6
10
10.4
SOT-89
KIA78L12
30
100
11.52
12
12.48
SOT-89
KIA78L15
30
100
14.4
15
15.6
SOT-89
KIA78L18
30
100
17.28
18
18.72
SOT-89
KIA78L24
40
100
23.04
24
24.96
SOT-89
KIA79L05
-35
100
-4.8
-5
-5.2
SOT-89
KIA79L06
-35
100
-5.76
-6
-6.24
SOT-89
KIA79L08
-35
100
-7.68
-8
-8.32
SOT-89
KAI79L09
-35
100
-8.64
-9
-9.36
SOT-89
KIA79L10
-35
100
-9.6
-10
-10.4
SOT-89
KIA79L12
-35
100
-11.52
-12
-12.48
SOT-89
KIA79L15
-35
100
-14.4
-15
-15.6
SOT-89
KIA79L18
-35
100
-17.28
-18
-18.72
SOT-89
KAI79L24
-40
100
-23.04
-24
-24.96
SOT-89
KIA133
12
500
3.27
3.3
3.33
SOT-89
KIA431
36
750
2.487
2.5
2.513
SOT-89
（二）SOT223
Part Number
Maximum Ratings
Vout（V）
Package
VIN（V）
IOUT（mA）
Min
Typ
Max
KIA1117-ADJ
12
1000
-1.25
SOT223
KIA1117-1.8
12
1000
1.764
1.8
1.836
SOT223
KIA1117-2.5
12
1000
2.45
2.5
2.55
SOT223
KIA1117-3.3
12
1000
3.234
3.3
3.366
SOT223
KIA1117-5.0
12
1000
4.9
5
5.1
SOT223
（三）TO-220
Part Number
Maximum Ratings
Vout（V）
Package
VIN（V）
IOUT（mA）
Min
Typ
Max
KIA7805
30
1.5
4.8
5
5.2
TO-220
（四）SOT23
Part Number
Maximum Ratings
Vout（V）
Package
VIN（V）
IOUT（mA）
Min
Typ
Max
KIA431
36
350
2.487
2.5
2.513
SOT23
