肖特基二极管和快规复二极管的辨别及深析开关电源中的二极管-KIA MOS管
信息来历：本站 日期：2019-03-01
肖特基二极管是以其发现人肖特基博士（Schottky）定名的，SBD是肖特基势垒二极管的简称。SBD不是操纵P型半导体与N型半导体打仗组成PN结道理建造的，而是操纵金属与半导体打仗组成的金属－半导体结道理建造的。是以，SBD也称为金属－半导体（打仗）二极管或外表势垒二极管，它是一种热载流子二极管。
肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，操纵二者打仗面上组成的势垒具备整流特征而制成的金属-半导体器件。因为N型半导体中存在着大批的电子，贵金属中唯一少少量的自在电子，以是电子便从浓度高的B中向浓度低的A中分散。明显，金属A中不空穴，也就不存在空穴自A向B的分散活动。跟着电子不时从B分散到A，B外表电子浓度逐步降落，外表电中性被粉碎，因而就组成势垒，其电场标的目的为B→A。但在该电场感化之下，A中的电子也会发生从A→B的漂移活动，从而消弱了因为分散活动而组成的电场。当成立起必然宽度的空间电荷区后，电场引发的电子漂移活动和浓度差别引发的电子分散活动到达绝对的均衡，便组成了肖特基势垒。
典范的肖特基整流管的外部电路布局是以N型半导体为基片，在下面组成用砷作搀杂剂的N-内涵层。阳极操纵钼或铝等资料制成阻档层。用二氧化硅（SiO2）来消弭边缘地区的电场，进步管子的耐压值。N型基片具备很小的通态电阻，其搀杂浓度较H-层要高100%倍。在基片下边组成N+阴极层，其感化是减小阴极的打仗电阻。经由进程调剂布局参数，N型基片和阳极金属之间便组成肖特基势垒，如图所示。当在肖特基势垒两头加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两头加上反向偏压时，肖特基势垒层则变宽，其内阻变大。
综上所述，肖特基整流管的布局道理与PN结整流管有很大的辨别凡是将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，接纳硅立体工艺建造的铝硅肖特基二极管也已问世，这不只可节流贵金属，大幅度降落本钱，还改良了参数的分歧性。
快规复二极管（简称FRD）是一种具备开关特征好、反向规复时候短特色的半导体二极管，首要操纵于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管操纵。 快规复二极管的外部布局与通俗PN结二极管差别，它属于PIN结型二极管，即在P型硅资料与N型硅资料中间增添了基区I，组成PIN硅片。因基区很薄，反向规复电荷很小，以是快规复二极管的反向规复时候较短，正向压降较低，反向击穿电压（耐压值）较高。
接纳TO–220或TO–3P封装的大功率快规复二极管，有单管和双管之分。双管的管脚引出体例又分为共阳和共阴。

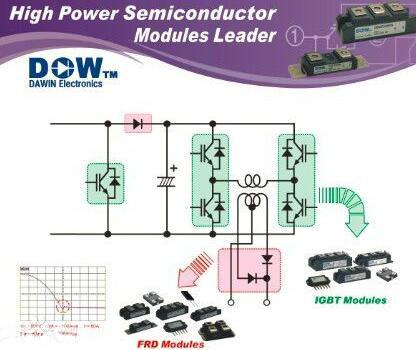

操纵拓扑布局：
快规复二极管从称号上很好懂得，肖特基二极管是以人名定名，因为建造工艺完整差别，是肖特基博士的一个立异。
肖特基二极管是以其发现人肖特基博士（Schottky）定名的，SBD是肖特基势垒二极管（SchottkyBarrierDiode,缩写成SBD）的简称。SBD不是操纵P型半导体与N型半导体打仗组成PN结道理建造的，而是操纵金属与半导体打仗组成的金属－半导体结道理建造的。是以，SBD也称为金属－半导体（打仗）二极管或外表势垒二极管，它是一种热载流子二极管。
肖特基二极管和快规复二极管在物理布局上是不一样的。肖特基二极管的阳极是金属，阴极是N型半导体；快规复二极管根基布局依然是通俗的PIN二极管，即阴阳极别离为N和P型半导体。物理布局决议了二者的电特征。
1.肖特基二极管耐压较低，凡是在200V以下，划一耐压，不异电流下，肖特基二极管的正向压降落于快规复二极管。
2. 肖特基二极管载流子只要电子，现实上不反向规复时候，而快规复二极管本色上和PIN二极管一样，是少子器件的反向规复时候凡是在几十到几百ns。
3. 额外反向耐压下，快规复二极管的反向泄电流较小，凡是在几uA到几十uA；肖特基二极管的反向泄电流则凡是到达几百uA到几十mA，且随温度降落急剧增大。
反向规复时候根基的界说是：二极管从导通状况转换成关断状况所需的时候。
从界说能够看出，二极管导通状况下俄然施加一个反偏电压，它不能顿时停止须要一个过分时候，也便是反向规复时候。
凡是在开关电源延续形式反向规复进程中，二极管流过较大的反向电流同时蒙受了较大的反向电压，是以造成了很大的反向规复消耗，以是普通选反向规复时候越短的越好，在电压应力较低的环境下肖特基是首选。
在CCM PFC中，为了降落这个消耗，凡是的超快规复二极管（标称反向规复时候十几到几十ns）依然差能人意，须要用到SiC二极管。经常利用的SiC二极管凡是是肖特基布局，反向规复时候远低于PIN二极管。
发生反向规复进程的缘由——电荷存储效应
发生上述景象的缘由是因为二极管外加正向电压VF时，载流子不时分散而存储的成果。当外加正向电压时Ｐ区空穴向Ｎ辨别散，Ｎ区电子向Ｐ辨别散，如许，不只使势垒区（耗尽区）变窄，并且使载流子有相称数量的存储，在Ｐ区内存储了电子，而在Ｎ区内存储了空穴 ，它们都长短均衡大都载流于，以下图所示。

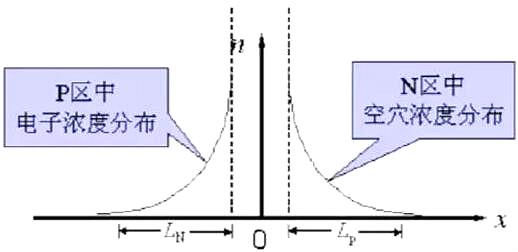

空穴由Ｐ辨别散到Ｎ区后，并不是当即与Ｎ区中的电子复合而消逝，而是在必然的旅程LP（分散长度）内，一方面延续分散，一方面与电子复合消逝，如许就会在LP规模内存储必然数量的空穴，并成立起必然空穴浓度散布，接近结边缘的浓度最大，离结越远，浓度越小 。正向电流越大，存储的空穴数量越多，浓度散布的梯度也越大。电子分散到Ｐ区的环境也近似，下图为二极管中存储电荷的散布。
咱们把正向导通时，非均衡大都载流子堆集的景象叫做电荷存储效应。
当输出电压俄然由+VF变为-VR时Ｐ区存储的电子和Ｎ区存储的空穴不会顿时消逝，但它们将经由进程以下两个路子逐步削减：

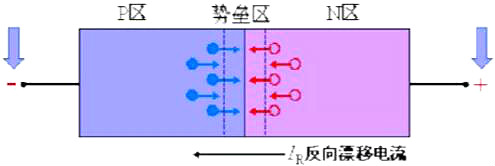

① 在反向电场感化下，Ｐ区电子被拉回Ｎ区，Ｎ区空穴被拉回Ｐ区，组成反向漂移电流IR，以下图所示；
②与大都载流子复合。
在这些存储电荷消逝之前，ＰＮ结仍处于正向偏置，即势垒区依然很窄，ＰＮ结的电阻仍很小，与RL比拟能够疏忽，以是此时反向电流IR=（VR＋VD）/RL。VD表现ＰＮ结两头的正向压降，普通 VR>>VD，即 IR＝VR／RL。在这段时代，IR根基上坚持稳定，首要由VR和RL所决议。颠末时候ts后Ｐ区和Ｎ区所存储的电荷已明显减小，势垒区逐步变宽，反向电流IR逐步减小到普通反向饱和电流的数值，颠末时候tt，二极管转为停止。
由上可知，二极管在开关转换进程中呈现的反向规复进程，本色上因为电荷存储效应引发的，反向规复时候便是存储电荷消逝所须要的时候。

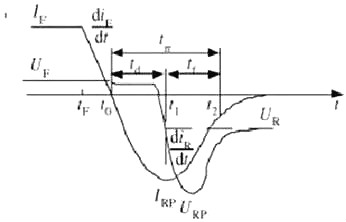

二极管和普通开关的差别在于,“开”与“关”由所加电压的极性决议, 并且“开”态有细小的压降V f,“关”态有细小的电流i0。当电压由正向变为反向时, 电流并不立即成为(- i0) , 而是在一段时候ts内, 反向电流一直很大, 二极管并不关断。颠末ts后, 反向电流才逐步变小, 再颠末tf时候, 二极管的电流才成为(- i0) , ts称为贮存时候, tf称为降落时候。tr= ts+ tf称为反向规复时候, 以上进程称为反向规复进程。这现实上是由电荷存储效应引发的, 反向规复时候便是存储电荷耗尽所须要的时候。该进程使二极管不能在疾速延续脉冲下当作开关操纵。若是反向脉冲的延续时候比tr短, 则二极管在正、反向都可导通, 起不到开关感化。
