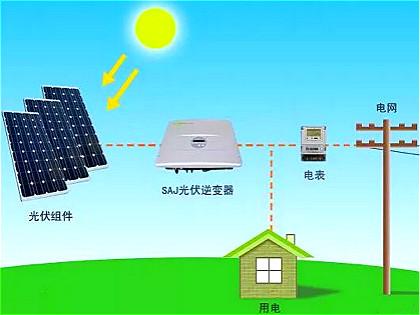

逆变器是一种由半导体器件构成的电力调剂装配,首要用于把直流电力转换成交换电力。由升压回路和逆变桥式回路构成。升压回路把太阳电池的直流电压升压到逆变器输入节制所需的直流电压;逆变桥式回路则把升压后的直流电压等价地转换成经常操纵频次的交换电压。逆变器首要由晶体管等开关元件构成,经由进程有法则地闪开关元件反复开-关(ON-OFF),由直流电变交换电输入。固然,如许纯真地由开和关回路发生的逆变器输入波形并不适用。普通须要接纳高频脉宽调制,使靠近正弦波两头的电压宽度变狭,正弦波中间的电压宽度变宽,并在半周期内一直闪开关元件按必然频次朝一方向举措,如许构成一个脉冲波列(拟正弦波)。而后让脉冲波经由进程简略的滤波器构成正弦波。
逆变器不只具备直流电交换变更功效,还具备最大限定地阐扬太阳电池机能的功效和体系毛病掩护功效。
1、主动运转和停机功效
凌晨日出后,太阳辐射强度逐步加强,太阳电池的输入也随之增大,当到达逆变器任务所需的输入功率后,逆变器即主动起头运转。进入运转后,逆变器便不时辰刻监督太阳电池组件的输入,只需太阳电池组件的输入功率大于逆变器任务所需的输入功率,逆变器就延续运转;直到日落停机,即便阴雨天逆变器也能运转。当太阳电池组件输入变小,逆变器输入靠近0时,逆变器便构成待机状况。
2、最大功率跟踪节制功效
太阳电池组件的输入是随太阳辐射强度和太阳电池组件本身温度(芯片温度)而变更的。别的因为太阳电池组件具备电压随电流增大而降落的特征,是以存在能获得最大功率的最好任务点。太阳辐射强度是变更着的,明显最好任务点也是在变更的。绝对这些变更,一直让太阳电池组件的任务点处于最大功率点,体系一直从太阳电池组件获得最大功率输入,这类节制便是最大功率跟踪节制。太阳能发电体系用的逆变器的最大特色便是包含了最大功率点跟踪这一功效。
1.直流电能够经由进程震动电路变为交换电
2.获得的交换电再经由进程线圈升压(这时候获得的是方形波的交换电)
3.对获得的交换电停止整流获得正弦波
AC-DC就比拟简略了 咱们晓得二极管有单向导电性
能够用二极管的这一特征连成一个电桥让一端一直是流入的 另外一端一直是流出的这就获得了电压正弦变更的直流电 若是须要光滑的直流电还须要停止整流 简略的体例便是毗连一个电容Inverter是一种DC to AC的变压器,它实在与Adapter是一种电压逆变的进程。Adapter是将市电电网的交换电压改变为不变的12V直流输入,而Inverter是将Adapter输入的12V直流电压改变为高频的高压交换电;两个局部一样都接纳了今朝用得比拟多的脉宽调制(PWM)手艺。其焦点局部都是一个PWM集成节制器,Adapter用的是UC3842,Inverter则接纳TL5001芯片。TL5001的任务电压规模3.6~40V,其外部设有一个偏差缩小器,一个调理器、振荡器、有死区节制的PWM发生器、高压掩护回路及短路掩护回路等。

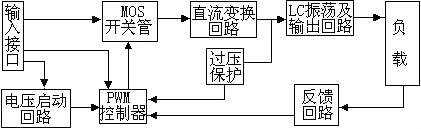

输入接口局部:
输入局部有3个旌旗灯号,12V直流输入VIN、任务使能电压ENB及Panel电流节制旌旗灯号DIM。VIN由Adapter供给,ENB电压由主板上的MCU供给,其值为0或3V,当ENB=0时,Inverter不任务,而ENB=3V时,Inverter处于普通任务状况;而DIM电压由主板供给,其变更规模在0~5V之间,将差别的DIM值反应给PWM节制器反应端,Inverter向负载供给的电流也将差别,DIM值越小,Inverter输入的电流就越大。
电压启动回路:
ENB为高电日常平凡,输入高压去点亮Panel的背光灯灯管。
PWM节制器:
有以下几个功效构成:外部参考电压、偏差缩小器、振荡器和PWM、过压掩护、欠压掩护、短路掩护、输入晶体管。
直流变更:
由MOS开关管和储能电感构成电压变更电路,输入的脉冲颠末推挽缩小器缩小后驱动MOS管做开关举措,使得直流电压对电感停止充放电,如许电感的另外一端就能够获得交换电压。
LC振荡及输入回路:
保障灯管启动须要的1600V电压,并在灯管启动今后将电压降至800V。
输入电压反应:
当负载任务时,反应采样电压,起到不变Inventer电压输入的感化。
实在你能够设想一下了.都有那些电子元件须要正负极,电阻,电感普通不须要.二极管普通坏的能够便是被击穿只需电压普通普通是不题目的,三极管的话是不会导通的.稳压管若是正负接反的话就会破坏了,但普通有的电路加了掩护便是操纵二极管的单向导通来掩护.在便是电容了,电容里有正负之分的便是电解电容了,若是正负接反严峻的话其外壳发生爆裂.
首要元件二极管.开关管振荡变压器.取样.调宽管.另有振荡回路电阻电容等参开关电路道理.
逆变器的主功率元件的挑选相当首要,今朝操纵较多的功率元件有达林顿功率晶体管(BJT),功率场效应管(MOSFET),绝缘栅晶体管(IGBT)和可关 断晶闸管(GTO)等,在小容量高压体系中操纵较多的器件为MOSFET,因为MOSFET具备较低的通态压降和较高的开关频次,在高压大容量体系中普通 均接纳IGBT模块,这是因为MOSFET跟着电压的降低其通态电阻也随之增大,而IGBT在中容量体系中据有较大的上风,而在特大容量(100KVA以 上)体系中,普通均接纳GTO作为功率元件 .
大件:场效应管或IGBT、变压器、电容、二极管、比拟器和3525之类的主控。交直交逆变另有整流滤波。
功率巨细和精度,干系着电路的庞杂水平。
IGBT(绝缘栅双极晶体管)作为新型电力半导体场控自关断器件,集功率MOSFET的高速机能与双极性器件的低电阻于一体,具备输入阻抗高,电压节制功耗低,节制电路简略,耐高压,蒙受电流大等特征,在各类电力变更中获得极普遍的操纵。与此同时,各大半导体出产厂商不时开辟IGBT的高耐压、大电流、高速、低饱和压降、高靠得住性、低本钱手艺,首要接纳1um以下建造工艺,研制开辟获得一些新停顿。
为凡是操纵的单相输入的全桥逆变主电路,交换元件接纳IGBT管Q11、Q12、Q13、Q14。并由PWM脉宽调制节制IGBT管的导通或停止。
当逆变器电路接上直流电源后,先由Q11、Q14导通,Q1、Q13停止,则电流由直流电源正极输入,经Q11、L或感、变压器低级线圈图1-2,到Q14回到电源负极。当Q11、Q14停止后,Q12、Q13导通,电流从电源正极经Q13、变压器低级线圈2-1电感到Q12回到电源负极。此时,在变压器低级线圈上,已构成正负交变方波,操纵高频PWM节制,两对IGBT管瓜代反复,在变压器上发生交换电压。因为LC交换滤波器感化,使输入端构成正弦波交换电压。
当Q11、Q14关断时,为了开释贮存能量,在IGBT处并联二级管D11、D12,使能量前往到直流电源中去。
半控型逆变器接纳晶闸管元件。Th1、Th2为瓜代任务的晶闸管,设Th1先触发导通,则电流经由进程变压器流经Th1,同时因为变压器的感到感化,换向电容器C被充电到大的2倍的电源电压。按着Th2被触发导通,因Th2的阳极加反向偏压,Th1停止,前往阻断状况。如许,Th1与Th2换流,而后电容器C又反极性充电。如斯瓜代触发晶闸管,电流瓜代流向变压器的低级,在变压器的次级获得交换电。
在电路中,电感L能够限定换向电容C的放电电流,耽误放电时候,保障电路关断时候大于晶闸管的关断时候,而不需容量很大的电容器。D1和D2是2只反应二极管,可将电感L中的能量开释,将换向残剩的能量送回电源,实现能量的反应感化。
