电子元件是构成电子产物的根本，领会经常利用的电子元件的品种、布局、机能并能准确选用是进修、把握电子手艺的根基。经常利用的电子元件有：电阻、电容、电感、电位器、变压器等，就装置体例而言，今朝可分为传统装置（又称通孔装即DIP）和表面装置两大类（即又称SMT或SMD）。三极管、二极管称为电子器件。

电子元器件辨认与检测

电子元器件辨认体例

一、电阻

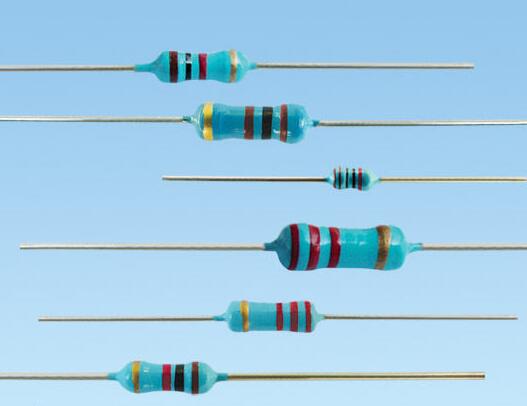

电子元器件辨认电阻在电路顶用“R”加数字表现，如：R1表现编号为1的电阻电阻在电路中的首要感化为分流、限流、分压、偏置等1、参数辨认：电阻的单元为欧姆（Ω），倍率单元有：千欧（KΩ），兆欧（MΩ）等换算体例是：1兆欧=1000千欧=1000000欧电阻的参数标注体例有3种，即直标法、色标法和数标法a、数标法首要用于贴片等小体积的电路，如：472 表现 47×100Ω（即4.7K）； 104则表现100Kb、色环标注法利用最多，现举例以下：四色环电阻五色环电阻（紧密电阻）。电阻的色标地位和倍率干系以下表所示：色彩有用数字倍率许可偏差（%）银色 / x0.01 ±10金色 / x0.1 ±5玄色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /红色 9 x1000000000。

二：电容

电子元器件辨认的电容辨认体例与电阻的辨认体例根基不异，分直标法、色标法和数标法3种。电容的根基单元用法拉（F）表现，别的单元另有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。此中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上间接表明，如10 uF/16V容量小的电容其容量值在电容上用字母表现或数字表现字母表现法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表现法：普通用三位数字表现容量巨细，前两位表现有用数字，第三位数字是倍率。如：102表现10×102PF=1000PF 224表现22×104PF=0.22 uF3、电容容量偏差表符号 F G J K L M许可偏差 ±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表现容量为0. 1 uF、偏差为±5%.

三：晶体二极管

电子元器件的二极管辨认很简略，小功率二极管的N极（负极），在二极管表面大多接纳一种色圈标出来，有些二极管也用二极管公用标记来表现P极（正极）或N极（负极），也有接纳标记标记为“P”、“N”来肯定二极管极性的发光二极管的正负极可从引脚是非来辨认，长脚为正，短脚为负3、测试注重事变：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法恰好相反4、经常利用的1N4000系列二极管耐压比拟以下：型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007耐压（V） 50 100 200 400 600 800 1000电流（A）均为1。

电子元器件若何检测

一、交直流电流的丈量

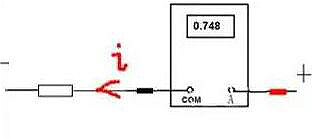

按照丈量电流的巨细挑选恰当的电流丈量量程和红表笔的拔出“A”电流插孔，丈量直流时，红表笔（拔出电流插孔中）打仗电压高一端，黑表笔打仗电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要丈量的电流巨细不清晰的时辰，先用最大的量程来丈量，而后再逐步减小量程来切确丈量。

电子元器件辨认与检测

二、交直流电压的丈量

红表笔拔出“V/Ω”插孔中，按照电压的巨细挑选恰当的电压丈量量程，黑表笔打仗电路“地”端，红表笔打仗电路中待测点。出格要注重，数字万用表丈量交换电压的频次很低（45～500Hz），中高频次旌旗灯号的电压幅度应接纳交换毫伏表来丈量。

电子元器件辨认与检测

三、电阻的丈量

电阻的丈量比拟简略红表笔拔出“V/Ω”插孔中，黑表笔拔出"com"插孔，按照电阻的巨细挑选恰当的电阻档，红、黑两表笔别离打仗电阻两头，察看读数便可。出格是，丈量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以避免引发读数发抖。制止用电阻档丈量电流或电压（出格是交换220V电压），不然轻易破坏万用表。在路检测时注重电阻不能有并联歧路。电阻档选的比拟大时（比方丈量10M的电阻）应先将两支表笔短路，显现的值能够为1M。每次丈量终了需把丈量成果减去此值，才是现实电阻值(电阻档高时，偏差会比拟大)。

四、短开路检测

将功效、量程开关转到蜂鸣档地位，两表笔别离测试点，如有短路，则蜂鸣器会响。用此体例能够检测电路线路的通断环境。注重：蜂鸣器响并不必然表现两点间线路短路，若两点间电阻比拟小（20Ω）也会响。

五、数字万用表电容检测体例

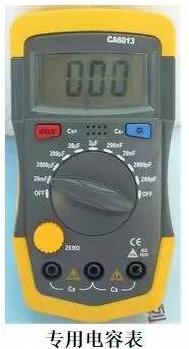

检测电容有公用的电容表来丈量电容容量，也可用万用表丈量。以下图所示

电子元器件辨认与检测

某些数字万用表具备丈量电容的服从，UT51其量程分为200μ和20μ两档。丈量时先将红表笔接到电流端孔，黑表笔接到COM端孔，功效档位挑选电容档位，再用红黑表笔接已放电的电容两引脚（注重极性），拔取恰当的量程后便可读取显现数据。200μ档，宜于丈量20uF至200μF之间的电容；20μ档，宜于丈量2μF至20μF之间的电容。

六、电感器的检测

将万用表置于电阻档，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。按照测出的电阻值巨细，可详细分下述三种环境停止辨别：

1、被测色码电感器电阻值为零，其内部有短路性毛病。

2、被测色码电感器直流电阻值的巨细与绕制电感器线圈所用的漆包线径、绕制圈数有间接干系，只需能测出电阻值，则可以为被测色码电感器是一般的。

七、二极管的正反向电阻，压降和黑白的判定

起首要强调的是用数字万用表丈量二极管时，实测的是二极管的正向电压值，而指针式万用表则测的是二极管正反向电阻的值。二极管有锗管和硅管之分。锗管正向压降比硅管小，0.1-0.3V为锗二极管，0.5-0.8V则为硅二极管。
