场效应管按沟道分可分为Ｎ沟道和Ｐ沟道MOS管（在标记图中可看到中间的箭头标的目的不一样）。
按材料可分为结型管和绝缘栅型管，绝缘栅型又分为耗尽型和加强型，普通主板上大多是绝缘栅型管简称MOS管，并且大多选用加强型的Ｎ沟道，其次是加强型的Ｐ沟道，结型管和耗尽型管的确不必。场效应晶体管简称场效应管.由多数载流子参与导电,也称为单极型晶体管.它归于电压操控型半导体东西. 场效应管是利用多数载流子导电,以是称之为单极型东西,而晶体管是即有多数载流子,也利用少许载流子导电,被称之为双极型东西. 有些场效应管的源极和漏极能够或许互换利用,栅压也可正可负,矫捷性比晶体管好。

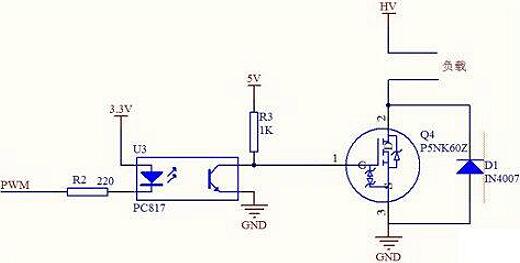

电路申明：此中，PWM旌旗灯号为50HZ方波旌旗灯号，占空比0.5.HV电压值为406.5V，负载接40W灯胆。

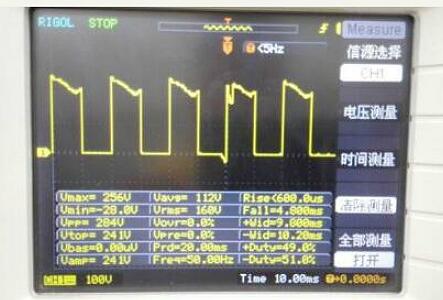

此刻测试负载两头的波形，抱负环境下是高电平400V摆布，斟酌到MOS管内阻 1.5欧姆摆布（这款的VDS电压较大，mos管内阻也较大，普通mos管是毫欧级别），低电平为0。可是现实测出来有误差，以下：
最高值只需256V，并且一向在跳动。
查了电路应当没题目，厥后持续翻看P5NK60Z 芯片的手艺参数PDF文档，看到以下图：

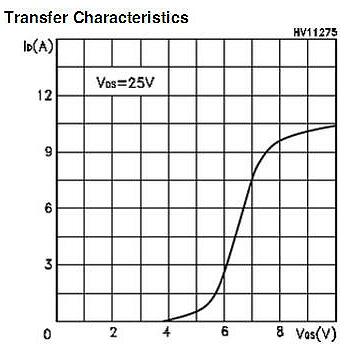

横坐标是VGS电压 纵坐标是ID电流巨细 。此图反应的是在施加25V 漏源极电压时辰的手艺参数图。明显能够看出，此时若是VGS为5V时， ID并不到达最大状况 也便是不能实现mos管的饱和导通状况，若是不饱和导通，则MOS管的内阻会绝对较大（能够懂得为D、S两点之间的阻值），由于分压的感化 D、S间的电压。 如图箭头所示，这两点之间的电压会增大，这就会间接致使负载两头电压被拉低。
以是总结来源因，便是，光耦节制电压，间接保送到门极的电压 5V驱动电压其实是给得太低了，MOS不饱和导通，按照P5NK60Z芯片材料，这里应当将5V改成10能力保障mos管饱和导通，知足负载电压请求。
不论是N沟道MOS管仍是P沟道MOS管，导通后都有导通电阻存在，如许电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗。此刻的小功率MOS管导通电阻普通在几十毫欧摆布，几毫欧的也有。MOS在导通和停止的时辰，必然不是在刹时实现的。MOS两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时候内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大良多，并且开关频次越高，丧失也越大。导通刹时电压和电流的乘积很大，形成的丧失也就很大。延长开关时候，能够减小每次导通时的丧失；下降开关频次，能够减小单元时候内的开关次数。这两种方法都能够减小开关丧失。
N沟道MOS管驱动跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只需GS电压高于必然的值，就能够了。这个很轻易做到，可是，咱们还须要速率。在MOS管的布局中能够看到，在GS，GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，由于对电容充电刹时能够把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。
第二注重的是，遍及用于高端驱动的N沟道MOS管，导通时须若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时候栅极电压要比VCC大4V或10V。若是在统一个体系里，要获得比VCC大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当挑选适合的外接电容，以获得充足的短路电流去驱动MOS管。
