文中将会先容TO封装系列的封装尺寸及外表图，MOSFET芯片在建造实现以后,须要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具备撑持、掩护、冷却的感化,同时还为芯片供给电气毗连和断绝,以便MOSFET器件与别的元件构成完全的电路。根据装置在PCB 体例来辨别,MOS管封装首要有两大类:拔出式(Through Hole)和外表贴装式(Surface Mount)。拔出式便是MOSFET的管脚穿过PCB的装置孔焊接在PCB 上。外表贴裝则是MOSFET的管脚及散热法兰焊接在PCB外表的焊盘上。
MOS管作为开关管，已是开关电源范畴的相对主力器件。它具备输入端根基不取电流或电流极小，具备输入阻抗高、噪声低、热不变性好、制作工艺简略等特色，在大范围和超大范围集成电路中被利用。而因为元件玲珑，没法将MOS管属性具体地描绘到产物上，比方极性、封装情势、脚位摆列等。
MOS管对全部供电体系而言起着稳压的感化。今朝板卡上所接纳的MOS管并不是太多,普通有10个摆布,首要缘由是大局部MOS管被整合到IC芯片中去了。因为MOS管首要感化是为配件供给不变的电压,以是它普通利用在CPU、GPU 和插槽等四周。MOS管普通因此高低两个构成一组的情势呈现板卡上。

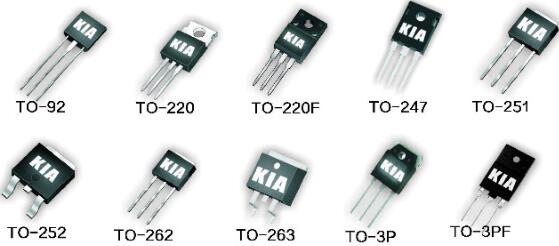

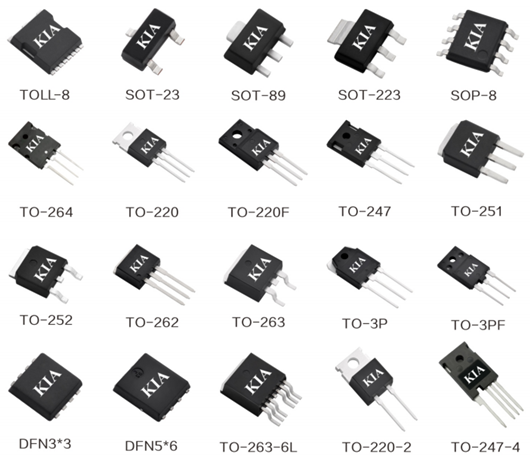

MOS管TO封装，TO（Transistor Out-line）的中文意义是“晶体管形状”。这是初期的封装规格，比方TO-92，TO-92L，TO-220，TO-252等等都是拔出式封装设想。最近几年来外表贴装市场需要量增大，TO封装也停顿到外表贴装式封装。
TO252和TO263便是外表贴装封装。此中TO-252又称之为D-PAK，TO-263又称之为D2PAK。
D-PAK封装的MOSFET有3个电极，栅极（G）、漏极（D）、源极（S）。此中漏极（D）的引脚被剪断不必，而是利用反面的散热板作漏极（D），间接焊接在PCB上，一方面用于输入大电流，一方面经由过程PCB散热。以是PCB的D-PAK焊盘有三处，漏极（D）焊盘较大。

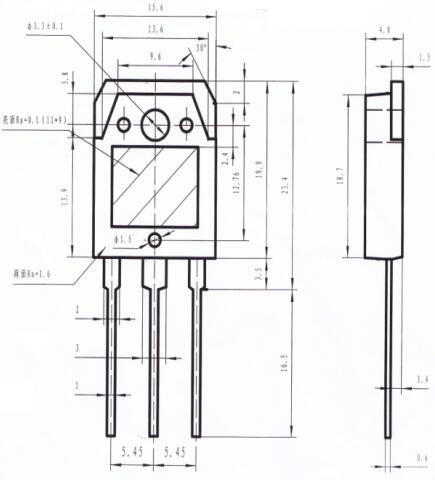

（一）TO-3P

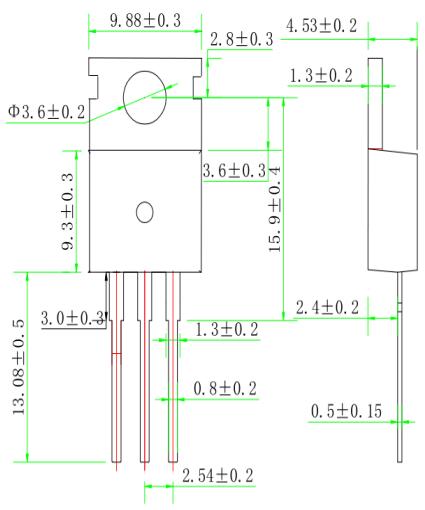

（二）TO-220

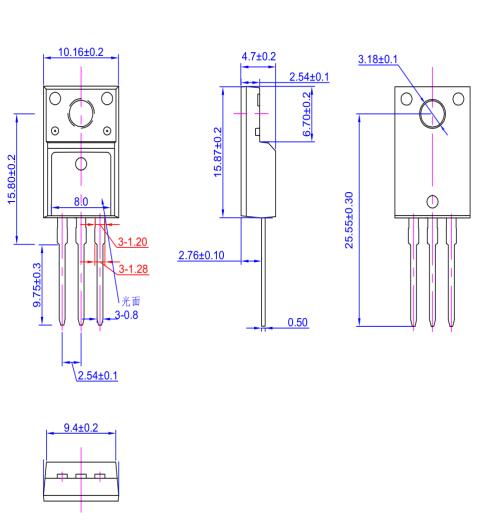

（三）TO-220F

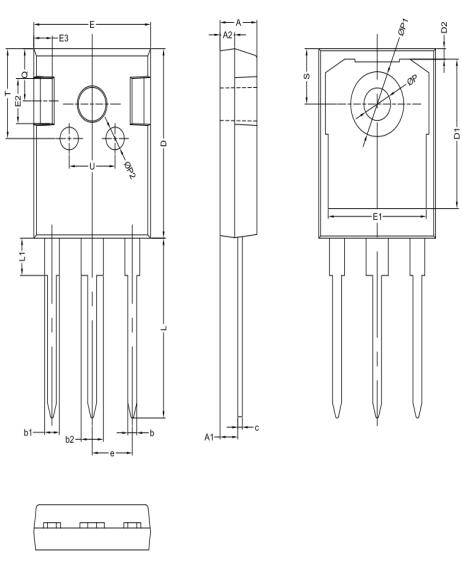

（四）TO-247

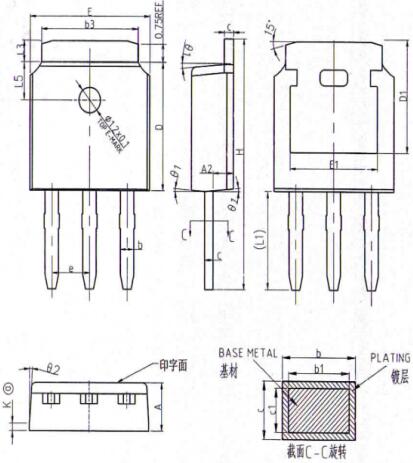

（五）TO-251

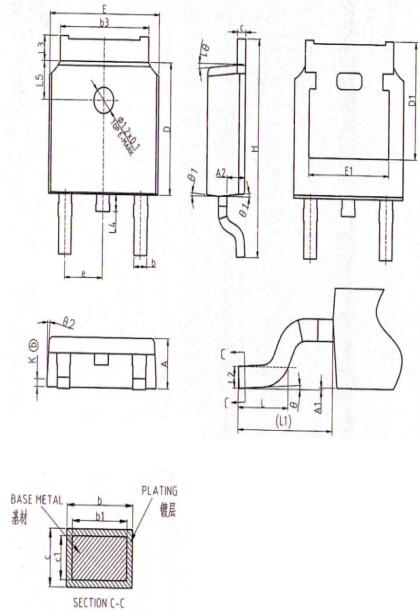

（六）TO-252

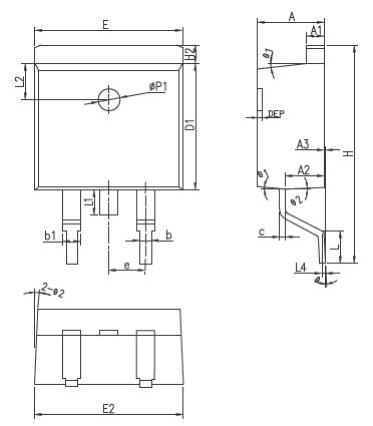

（七）TO-263
