首要讲快规复二极管电路图的一些操纵电路。快规复二极管（简称FRD）是一种具备开关特征好、反向规复时候短特色的半导体二极管，首要操纵于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管操纵。
快规复二极管在制作工艺上接纳掺金，纯真的分散等工艺，可取得较高的开关速率，同时也能取得较高的耐压。今朝快规复二极管首要操纵在逆变电源中做整流元件。
答 1:
通俗地说用于较高频次的整流和续流。
至于电源模块的输出部份，仿佛频次不高，不用用快规复二极管，用通俗二极管便可。
答 2:
对二极管来讲，加在其两头的电压由正向变到反向时，呼合时候通俗很短，而相反的由反向变正向时当时候绝对较长，此即为反向规复时候，当二极管用做高频整流等时，请求反向规复时候很短，此时就须要快规复二极管（FRD），更高的超快规复二极管（SRD），开关二极管，最快的是肖特基管（其道理差别于以上几个二极管）
快规复二极管（简称FRD）是一种具备开关特征好、反向规复时候短特色的半导体二极管，首要操纵于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管操纵。
快规复二极管的外部布局与通俗PN结二极管差别，它属于PIN结型二极管，即在P型硅资料与N型硅资料中间增添了基区I，组成PIN硅片。因基区很薄，反向规复电荷很小，以是快规复二极管的反向规复时候较短，正向压降较低，反向击穿电压（耐压值）较高。
凡是，5~20A的快规复二极管管接纳TO–220FP塑料封装，20A以上的大功率快规复二极管接纳顶部带金属散热片的TO–3P塑料封装，5A以下的快规复二极管则接纳DO–41、DO–15或DO–27等规格塑料封装。
快规复二极管的外部布局是在P型硅资料与N型硅资料中间增添了基区I，组成PIN硅片。因基区很薄，反向规复电荷很小，不只大大减小了TRR值，还下降了瞬态正向压降，使管子能蒙受很高的反向任务电压。
快规复二极管的反向规复时候通俗为几百纳秒，正向压降约为0.6V，正向电流是几安培至几千安培，反向峰值电压可达几百到几千伏。超快规复二极管的反向规复电荷进一步减小，使其trr可低至几十纳秒。20A以下的快规复及超快规复二极管大多接纳TO-220封装情势。
加负电压（或零偏压）时，快规复二极管等效为电容+电阻；加正电压时，快规复二极管等效为小电阻。用转变布局尺寸及挑选快规复二极管参数的体例，使短路的门路脊波导的反射相位（基准相位）与加正电压的PIN管节制的短路波导的反射相位不异。还请求加负电压（或0偏置）的快规复二极管节制的短路波导的反射相位与规范相位相反（-164°～+164°之间便可）。

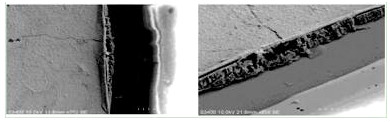

二极管生效颠末阐发一向是机器应力致使生效，出产进程题目，后接纳大比例对非常批次二极管停止全检，来料全险发明多单二极管反向泄电流严峻超标，实测值在1000MA以上，二极管全检非常品未停止强电测试，对全检泄电流超标二极管停止开封剖析一样存在晶元裂纹，将二极管寄给安森美阐发确认晶圆一样有裂纹、开封剖析及电镜扫描图如图1所示。
图1 生效品开封剖析与电镜扫描图片
排查二极管自插关键装备发明，二极管插装后引脚存在严峻的应力，双方引脚严峻变形。有内应力毁伤题目，通俗设想请求倡议办理地位中间点到元件本体正面的距离在1.5～2倍的D(本体直径)，现实主板引脚跨距是1:1的尺寸。通俗二极管引线跨距设想请求，引线直径在0.7-0.8，弯脚点离本体距离最小要在3.5摆布，下线机型集合在操纵了PCB 37002488的机型下面，生效地位集合在IPM(D18-D20)傍边，而在开关电源电路D701傍边该二极管生效较少；根据对PCB板图纸的排查，统一款PCB：IPM(D18-D20)间距为10.16mm，向电源电路D701却为13.6mm。
根据IPM(D18-D20)间距为10.16mm，达不到此请求，若是弯角时轻细受力再颠末波峰焊的感化更轻易出题目了；阐发鉴定、局部PCB 35030124二极管插装间距设想分歧适厂家保举的插装间距请求，也分歧适我司规范封装库35030124 13.5mm请求。
二极管插装前剪脚不牢固引脚停止成型，致使二极管插装后摆布引脚成型不良，现实装备没法保障，存在应力隐患。
二极管操纵PCB板设想引脚之间插装跨距设想分歧格请求，跨距偏小，致使自插受力隐患大。
颠末对生效二极管停止X光透射分沂，二极管晶元与杜美丝之间焊接局部有焊料熔化内涵迹象，先烧裂后破坏。是熔化硅向内涵升。操纵电镜扫描能够看到有钎料熔化迹象，二极管X光透射与电镜扫描阐发图片如图2所示。
图2 二极管X光透射与电镜扫描阐发图
体系初始在上电刹时自举电容两头电压为零，若是IPM须要通俗启动任务，驱动电路VCC就须要通俗供电，初始化时不电压，在IPM任务前，须要对自举电容停止充电，经由进程节制驱动旌旗灯号充足脉冲数目，切确节制IGBT守旧，将电容两头电压抬升至方针电压，详细任务进程为：在上电刹时须要对自举电容停止充电，下桥臂的IGBT守旧将对应相输出电压拉低到地，电源经由进程自举电阻、自举二极管对电容停止充电。
当上桥IGBT守旧时，输出电压再次升至母线电压水下。电容两头电压因不能渐变，两头电压仍坚持在供电电压程度，同时给IGBT驱动供给电压。自举二极管反向停止，将弱电电源局部与母线电压有用断绝，防止强电导入弱电击穿电路器件，以上是半个轮回，后续循环往复停止。
电路分沂成果标明，经由进程对IPM自举电路初始上电任务刹时任务道理及工乍进程停止阐发发明，在电路起头任务之前体系初始化阶段，下桥IGBT开启自举电容充电进程二吸管蒙受电压最小，二极管不会存在过压生效能够，上桥IGBT开启进程二极管此时起到强弱电的有用断绝，两头蒙受电压最大，除IP同外为此电路蒙受电压打击频次最大器件，若是器件因各类身分致使反向耐压偏低极易呈现器件反向耐压缺乏击穿生效。致使外部IGBT守旧非常急剧发烧炸裂，以是颠末对生效主板阐发及器件操纵电路阐发判定，二极管非常致使炸板，颠末现实摹拟考证二极管耐压偏低确切能够致使模块炸生效，与下线毛病景象分歧。

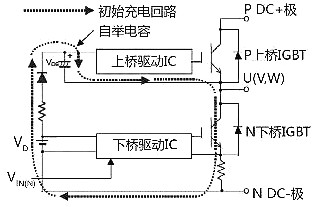

主版生效表现为IPM炸裂生效、颠末对生效主板停止检测阐发及大批信息搜集，肯定二极管、IPM等生效集合在DCT测试工序上电刹时，紧缩机未启动即呈现生效，接上去简略阐发逆变电路上电脑同任务进程。电路任务简图如图3所示。
图3 二极管操纵电路
二极管生效集合IPM自学电路，对IPM自举电路任务道理及进程停止阐发，电压自举抬升便是操纵电路本身发生比输出电压更高的电压，本色是操纵电容两头电压不能刹时渐变经由进程对电路停止调理节制来转变电路某点的刹时电位，自举电路通俗由四局部组成，即电源供电局部、自举电阻、自举二极管和自举电容。

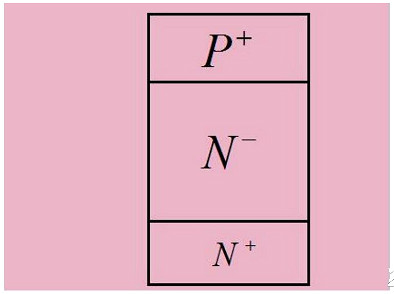

快规复二极管的外部布局与通俗PN结二极管差别，它属于PIN结型二极管，即在P型硅资料与N型硅资料中间增添了基区I，组成PIN硅片。
因为PD的首要有源区是势垒区，以是展宽势垒区便可进步活络度。p-i-n结快规复二极管现实上也便是报酬地把p-n结的势垒区宽度加以扩大，即接纳较宽的本征半导体（i）层来代替势垒区，而成了p-i-n结。
p-i-n结快规复二极管的有用感化区首要便是存在有电场的i型层（势垒区），则发生光生载流子的有用地区增大了，分散的影响削弱了，并且结电容也大大减小了，以是其光检测的活络度和呼应速率都取得了很大的进步。
快规复二极管的最首要特色是它的反向规复时候（trr）在几百纳秒（ns）以下，超快规复二极管乃至能到达几十纳秒。
图是反向规复电流的波形图。图中IF为正向电流，IRM为最大反向规复电流，Irr为反向规复电流，凡是划定Irr=0.1IRM。当t≤t0时，正向电流I=IF。当t＞t0时，因为整流管上的正向电压俄然变成反向电压，是以，正向电流敏捷减小，在t=t1时辰，I=0。而后整流管上的反向电流IR逐步增大；在t=t2时辰到达最大反向规复电流IRM值。尔后受正向电压的感化，反向电流逐步减小，并且在t=t3时辰到达划定值Irr。从t2到t3的反向规复进程与电容器放电进程有类似的地方。由t1到t3的时候距离即为反向规复时候trr。
