KIA半导体SOT-223封装的三端稳压管型号表
|
Part Number |
Maximum Ratings |
Vout（V） |
Package
|
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
||
|
KIA1117-ADJ |
12 |
1000 |
|
-1.25 |
|
SOT223 |
|
KIA1117-1.8 |
12 |
1000 |
1.764 |
1.8 |
1.836 |
SOT223 |
|
KIA1117-2.5 |
12 |
1000 |
2.45 |
2.5 |
2.55 |
SOT223 |
|
KIA1117-3.3 |
12 |
1000 |
3.234 |
3.3 |
3.366 |
SOT223 |
|
KIA1117-5.0 |
12 |
1000 |
4.9 |
5 |
5.1 |
SOT223 |
(1)引脚辨认

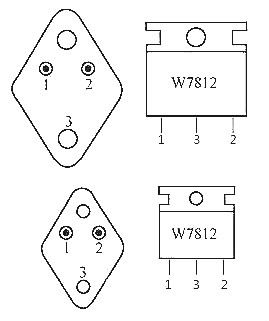

三端稳压器的封装有金属封装和塑料封装两种，形状犹如一只大功率晶体管，引脚的摆列如图9-30所示。差别系列的稳压器，其各脚的感化差别。此中最经常利用的W78××系列稳压器，为输入端(I)，为输入端(O)，为大众端(COM);W79××系列则是为大众端，为输入端，为输入端;经常利用的可调三端稳压器LM317T，形状如W78××，其为可调端，为输入端，为输入端。端输入电压值由端电压变更调理。
(2)机能辨别
对78××和79××系列三端稳压器，辨别其黑白能够利用万用表 R × 100挡，别离检测其输入端与输入真个正、反向电阻值。普通时，阻值相差在数千欧以上;若阻值相差很小或类似为零，申明其已破坏。表9-14、表9-15为最经常利用的78××和79××21种三端稳压器的实测各引脚非在路电阻值，供检测时参考。

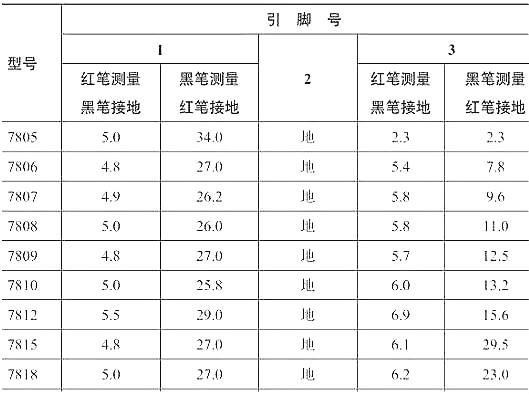

表9-14 78××三端稳压器各引脚非在路电阻值(kΩ )

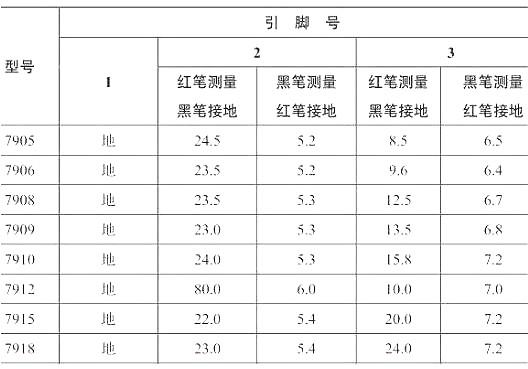

表9-15 79××三端稳压器各引脚非在路电阻值(kΩ )
(1)分清3个引出脚
三端集成稳压器的输入、输入和接地端装错时很轻易破坏，需出格注重。在装置时必然要焊接杰出，不然会致使输入电压的动摇，易破坏输入端上的其余电路，也能够破坏集成稳压器自身。在拆装集成稳压器时要先断开电源。输入电压大于6V的三端集成稳压器的输入、输入端最好接一掩护二极管，可防止输入电压俄然下降时，输入电容对输入端放电引发三端集成稳压器的破坏。
(2)准确挑选输入电压规模
三端集成稳压器外部的二极管、三极管均有必然的耐压值，是以整流器输入电压的最大值不能大于集成稳压器的最大许可输入电压值。7805(7905)～7818(7918)的最大输入电压为35V，7824(7924)的最大输入电压为 40V。因为三端集成稳压器有一个利用最小压差(约为2V)的限定，普通应使其坚持在6V摆布。
(3)保障散热杰出
对用三端集成稳压器构成的大功率稳压电源，应在三端集成稳压器上装置充足大的散热器。当散热器的面积不够大，而外部调剂管的结温到达掩护举措点四周时，集成稳压器的稳压机能将变差。
(4)并联利用
若是须要较大的稳压电流输入，而单只集成稳压器的输入电流又不够时，可接纳同型号稳压器并联输入的体例。这时候的最大输入电流为nIomax。式中n 为并联稳压器的个数，Iomax为单个稳压器的最大输入电流。稳压器并联运转时需注重两点：一是并联利用的集成稳压电路应接纳统一厂家、统一型号(包含后缀)的产物，以保障集成稳压器参数的分歧性;二是最好在输入总电流上留有20%的余量，如许能够防止因个体集成稳压器生效而形成其余集成稳压器的连锁销毁。
